خازن چیست؟

خازن ها انرژی الکتریکی را نگهداری می کنند و به همراه مقاومت ها ، در مدارات تایمینگ استفاده می شوند . همچنین از خازن ها برای صاف کردن سطح تغییرات ولتاژ مستقیم استفاده می شود . از خازن ها در مدارات بعنوان فیلتر هم استفاده می شود . زیرا خازن ها به راحتی سیگنالهای غیر مستقیم AC را عبور می دهند ولی مانع عبور سیگنالهای مستقیم DC  می شوند .

 ظرفیت انواع خازن :

ظرفیت معیاری برای اندازه گیری توانائی نگهداری انرژی الکتریکی است . ظرفیت زیاد بدین معنی است که خازن قادر به نگهداری انرژی الکتریکی بیشتری است . واحد اندازه گیری ظرفیت فاراد است . ۱ فاراد واحد بزرگی است و مشخص کننده ظرفیت بالا می باشد . بنابراین استفاده  از واحدهای کوچکتر نیز در خازنها مرسوم است . میکروفاراد µF  ، نانوفاراد nF  و پیکوفاراد pF  واحدهای کوچکتر فاراد هستند .

µ means 10^-۶ (millionth), so 1000000µF = 1F

n means 10^-۹ (thousand-millionth), so 1000nF = 1µF

p means 10^-۱۲ (million-millionth), so 1000pF = 1nF

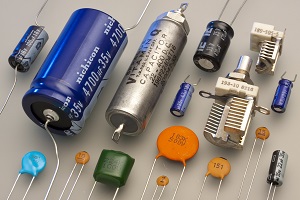

انواع مختلفی از خازن ها وجود دارند که میتوان از دو نوع اصلی آنها ، با پلاریته ( قطب دار ) و بدون پلاریته ( بدون قطب ) نام برد .

خازن های قطب دار :

الف – خازن های الکترولیت

در خازنهای الکترولیت قطب مثبت و منفی بر روی بدنه آنها مشخص شده و بر اساس قطب ها در مدارات مورد استفاده قرار می گیرند . دو نوع طراحی برای شکل این خازن ها وجود دارد . یکی شکل اَکسیل که در این نوع پایه های یکی در طرف راست و دیگری در طرف چپ قرار دارد و دیگری رادیال که در این نوع هر دو پایه خازن در یک طرف آن قرار دارد . در شکل نمونه ای از خازن اکسیل و رادیال نشان داده شده است .

در خازن های الکترولیت ظرفیت آنها بصورت یک عدد بر روی بدنه شان نوشته شده است . همچنین ولتاژ تحمل خازن ها نیز بر روی بدنه آنها نوشته شده و هنگام انتخاب یک خازن باید این ولتاژ مد نظر قرار گیرد . این خازن ها آسیبی نمی بینند مگر اینکه با هویه داغ شوند .

ب – خازن های تانتالیوم

خازن های تانتالیم هم از نوع قطب دار هستند و مانند خازن های الکترولیت معمولاً ولتاژ کمی دارند . این خازن ها معمولاً در سایز های کوچک و البته گران تهیه می شوند و بنابراین یک ظرفیت بالا را  در سایزی کوچک را ارائه می دهند .

در خازنهای تانتالیوم جدید ، ولتاژ و ظرفیت بر روی بدنه آنها نوشته شده ولی در انواع قدیمی از یک نوار رنگی استفاده می شود که مثلا دو خط دارد ( برای دو رقم ) و یک نقطه رنگی برای تعداد صفرها وجود دارد که ظرفیت بر حست میکروفاراد را مشخص می کنند . برای دو رقم اول کدهای استاندارد رنگی استفاده می شود ولی برای تعداد صفرها و محل رنگی ، رنگ خاکستری به معنی × ۰.۰۱  و رنگ سفید به معنی × ۰.۱  است . نوار رنگی سوم نزدیک به انتها ، ولتاژ را مشخص می کند بطوری که  اگر این خط زرد باشد ۳/۶ ولت ، مشکی ۱۰ ولت ، سبز ۱۶ ولت ، آبی ۲۰ ولت ، خاکستری ۲۵ ولت و سفید ۳۰ ولت را نشان می دهد .

برای مثال رنگهای آبی – خاکستری و نقطه سیاه به معنی ۶۸ میکروفاراد است .

آبی – خاکستری و نقطه سفید  به معنی ۸/۶ میکروفاراد است .

خازنهای بدون قطب :

خازن های بدون قطب معمولا خازنهای با ظرفیت کم هستند و میتوان آنها را از هر طرف در مدارات مورد استفاده قرار داد . این خازنها در برابر گرما تحمل بیشتری دارند و در ولتاژهای بالاتر مثلا ۵۰ ولت ، ۲۵۰ ولت و … عرضه می شوند .

پیدا کردن ظرفیت این خازنها کمی مشکل است چون انواع زیادی از این نوع خازنها وجود دارد و سیستم های کد گذاری مختلفی برای آنها وجود دارد . در بسیاری از خازن ها با ظرفیت کم ، ظرفیت بر روی خازن نوشته شده ولی هیچ واحد یا مضربی برای آن چاپ نشده و برای دانستن واحد باید به دانش خودتان رجوع کنید . برای مثال بر ۱/۰  به معنی ۰.۱µF یا ۱۰۰ نانوفاراد است . گاهی اوقات بر روی این خازنها چنین نوشته می شود  ( ۴n7  ) به معنی ۷/۴ نانوفاراد . در خازن های کوچک چنانچه نوشتن بر روی آنها مشکل باشد از شماره های کد دار بر روی خازن ها استفاده می شود . در این موارد عدد اول و دوم را نوشته و سپس به تعداد عدد سوم در مقابل آن صفر قرار دهید تا ظرفیت بر حسب پیکوفاراد بدست اید . بطور مثال اگر بر روی خازنی عدد  ۱۰۲ چاپ شده باشد ، ظرفیت برابر خواهد بود با ۱۰۰۰ پیکوفاراد یا ۱ نانوفاراد .

 کد رنگی خازن ها :

در خازن های پلیستر برای سالهای زیادی  از کدهای رنگی بر روی بدنه آنها استفاده می شد . در این کد ها سه رنگ اول ظرفیت را نشان می دهند و رنگ چهارم تولرانس ا نشان می دهد .

برای مثال قهوه ای – مشکی – نارنجی به معنی ۱۰۰۰۰ پیکوفاراد یا ۱۰ نانوفاراد است .

خازن های پلیستر امروزه به وفور در مدارات الکترونیک مورد استفاده قرار می گیرند . این خازنها در برابر حرارت زیاد معیوب می شوند و بنابراین هنگام لحیمکاری باید به این نکته توجه داشت .

خازن ها با هر ظرفیتی وجود ندارند . بطور مثال خازن های ۲۲ میکروفاراد یا ۴۷ میکروفاراد وجود دارند ولی خازن های ۲۵ میکروفاراد یا ۱۱۷ میکروفاراد وجود ندارند .

دلیل اینکار چنین است :

فرض کنیم بخواهیم خازن ها را با اختلاف ظرفیت ده تا ده تا بسازیم . مثلاً ۱۰ و ۲۰ و ۳۰ و . . . به همین ترتیب . در ابتدا خوب بنظر می رسد ولی وقتی که به ظرفیت مثلاً ۱۰۰۰ برسیم چه رخ می دهد ؟

مثلاً ۱۰۰۰ و ۱۰۱۰ و ۱۰۲۰ و . . . که در اینصورت اختلاف بین خازن ۱۰۰۰ میکروفاراد با ۱۰۱۰ میکروفاراد بسیار کم است و فرقی با هم ندارند پس این مسئله معقول بنظر نمی رسد .

برای ساختن یک رنج محسوس از ارزش خازن ها ، میتوان برای اندازه ظرفیت از مضارب استاندارد ۱۰ استفاده نمود . مثلاً ۷/۴ – ۴۷ – ۴۷۰ و . . .  و یا  ۲/۲ – ۲۲۰ – ۲۲۰۰ و . . .

انواع خازن های متغیر :

در مدارات تیونینگ رادیوئی از این خازن ها استفاده می شود و به همین دلیل به این خازنها گاهی خازن تیونینگ هم اطلاق می شود . ظرفیت این خازن ها خیلی کم و در حدود ۱۰۰ تا ۵۰۰ پیکوفاراد است و بدلیل ظرفیت پائین در مدارات تایمینگ مورد استفاده قرار نمی گیرند .

در مدارات تایمینگ از خازن های ثابت استفاده می شود و اگر نیاز باشد دوره تناوب را تغییر دهیم ، این عمل بکمک مقاومت انجام می شود

انواع خازن های تریمر :

خازن های تریمر خازن های متغییر کوچک و با ظرفیت بسیار پائین هستند . ظرفیت این خازن ها از حدود  ۱  تا ۱۰۰ پیکوفاراد ماست و بیشتر در تیونرهای مدارات با فرکانس بالا مورد استفاده قرار می گیرند .

اثر هارمونیک ها بر انواع خازن ها

نقش خازنها به عنوان المان های الکتریکی و الکترونیکی کارآمد در صنایع مربوط به تولید و انتقال و توضیع امروزی غیر قابل انکار است بگونه ای که دیگر هرگز نمی توان چنین صنایعی را بدون وجود خازنهای نیرو متصور شد.از این رو شناخت کامل خازنها و عوامل تاثیر گذار برآنها و حفظ و نگهداری و نظارت دقیق بر آنها ، برای افزایش طول عمر خازن ها و کار کرد بهینه آنها امری است الزامی و اجتناب ناپذیر.

کلید واژه– خازن قدرت ، فرکانس ، هارمونیک ها.

مقدمه

درسالهای اولیه هارمونیک ها در صنایع چندان رایج نبودند.به خاطر مصرف کننده های خطی متعادل. مانند : موتورهای القایی سه فاز،گرم کنندها وروشن کننده های ملتهب شونده تا درجه سفیدی و ….. این بارهای خطی جریان سینوسی ای در فرکانسی برابر با فرکانس ولتاژ می کشند. بنابراین با این تجهیزات اداره کل سیستم نسبتا با سلامتی بیشتری همراه بود. ولی پیشرفت سریع در الکترونیک صنعتی در کاربری صنعتی سبب بوجود آمدن بارهای غیر خطی صنعتی شد. در ساده ترین حالت ، بارهای غیرخطی شکل موج بار غیر سینوسی از شکل موج ولتاژ سینوسی رسم می کنند (شکل موج جریان غیر سینوسی).

پدیدآورنده های اصلی بارهای غیر خطی درایوهای AC / DC ، نرم راه اندازها ، یکسوسازهای ۶ / ۱۲ فاز و … می باشند. بارهای غیرخطی شکل موج جریان را تخریب می کنند. در عوض این شکل موج جریان شکل موج ولتاژ را تخریب می نماید. بنابراین سامانه به سمت تخریب شکل موج  در هر دوی ولتاژ و جریان می شود. در این مقاله سعی شده است تا بزبانی هرچه ساده تر توضیحی در مورد نحوه عملکرد هارمونیک ها و راه کاری برای دوری از تاثیر گذاری آنها بر خازنها ی نیرو ارائه شود.

اساس هارمونیک ها:

اصولا هارمونیک ها آلوده سازی شکل موج را در اشکال سینوسی آنها نشان می دهند. ولی فقط در مضارب فرکانس اصلی . تخریب شکل موج را می توان در فرکانس های مختلف (مضارب فرکانس اصلی) بعنوان یک نوسان دوره ای بوسیله آنالیز فوریه تجزیه و تحلیل کرد. در حال حاضر هارمونیک های فرد و زوج و مرتبه ۳ در اندازه های مختلف ضرایب فرکانس های مختلف در سامانه های الکتریکی موجودند که مستقیما تجهیزات سامانه الکتریکی را متاثر می سازند. در معنایی وسیعتر هارمونیک های زوج و مرتبه ۳ هریک تلاش می کنند که دیگری را خنثی نمایند. ولی در مدت زمانی که بار نا متعادل است این هارمونیک های زوج و مرتبه ۳ منجر به اضافه بار در نول و اتلاف انرژی شدید می شوند. با تمام احوال هارمونیک های فرد اول مانند هارمونیک پنجم ، هفتم ، یازدهم ، سیزدهم و …. عملکرد این تجهیزات الکتریکی را تحت تاثیر قرار می دهند. برای فهم بهتر تاثیر هارمونیک ها ، شکل زیر تاثیر تخریب هارمونیک پنجم بر شکل موج سینوسی را نشان می دهد :

هارمونیک های ولتاژ و جریان تاثیرات متفاوتی بر تجهیزات الکتریکی دارند. ولی عموما بیشتر تجهیزات الکتریکی به هارمونیک های ولتاژ بسیار حساس اند. تجهیزات اصلی نیرو مانند موتورها، خازن ها و غیره بوسیله هارمونیک های ولتاژ متاثر می شوند. به طور عمده هارمونیک های جریان موجب تداخل مغناطیسی (Magnetic Interfrence) و همچنین موجب افزایش اتلاف در شبکه های توزیع می شوند. هارمونیکهای جریان وابسته به بار اند ، در حالی که سطح هارمونیک های ولتاژ به پایداری سامانه تغذیه و هارمونیک های بار (هارمونیک های جریان) بستگی دارد. عموما هارمونیک های ولتاژ از هارمونیک های جریان کمتر خواهند بود.

 تشدید:

اساسا تشدید سلفی – خازنی در همه انواع بارها مشاهده می شود. ولی اگر هارمونیک ها در شبکه توضیع شایع نباشند تاثیر تشدید فرونشانده می شود.

در هر ترکیب سلفی – خازنی چه در حالت سری و چه در حالت موازی ، در فرکانسی خاص تشدید رخ می دهد که این فرکانس خاص فرکانس تشدید نامیده می شود. فرکانس تشدید فرکانسی است که در آن رآکتنس خازنی (Xc) و رآکتنس القایی (XL) برابر هستند.

برای ترکیبی مثالی برای بار صنعتی که شامل اندوکتانس بار و یا رآکتنس ترانسفورماتور که بعنوان XL عمل می کند و رآکتنس خازن تصحیح ضریب توان که بصورت Xc خودنمایی می کند فرکانس تشدیدی برابر با LC خواهیم داشت . رآکتنس خازنی متناسب با فرکانس کاهش می یابد (توجه : Xc با فرکانس نسبت عکس دارد). در حای که رآکتنس القایی متناسب با آن افزایش می یابد (توجه

: XL با فرکانس نسبت مستقیم دارد).این فرکانس تشدید به سبب متغیر بودن الگوی بار متغیر خواهد بود. این مساله برای ظرفیت خازنی ثابت کل برای اصلاح ضریب توان پیچیده تر است. برای درک صحیح این پدیده لازم است دو نوع وضعیت تشدید شامل حالت تشدید سری و حالت تشدید موازی مورد توجه قرار گیرند. این دو امکان در زیر توضیح داده می شوند.

 تشدید سری:

یک ترکیب سری رآکتنس سلفی – خازنی ، مدار تشدید سری شکل می دهد که در شکل زیر نشان داده شده است.

به خاطر ترکیب سری سلف و خازن ، در فرکانس تشدید امپدانس کل به پایین ترین سطح کاهش می یابد و این امپدانس در فرکانس تشدید طبیعتی مقاومتی دارد. بنا براین در فرکانس تشدید رآکتنس خازنی و رآکتنس سلفی (القایی) برابر هستند.این امپدانس پایین برای توان ورودی در فرکانس تشدید ، افزایش توانی جریان را نتیجه می دهد.شکل داده شده زیر رفتار امپدانس خالص در وضعیت تشدید سری را نشان می دهد.

در کاربری صنعتی رآکتنس ترانسفورماتور قدرت به علاوه خازنهای اصلاح ضریب توان در سمت ولتاژ پایین به عنوان یک مدار تشدید موازی برای سمت ولتاژ بالای ترانسفورماتور عمل می کند. اگر این فرکانس تشدید ترکیب سلف و خازن بر فرکانس هارمونیک شایع در صنعت منطبق شود ، بخاطر بستری با امپدانس پایین ارائه شده توسط خازن ها برای هارمونیک ها ، منجر به افزایش توانی جریان خازن ها خواهد شد. از این رو خازن های ولتاژ پایین در سطحی بسیار بالا اضافه بار پیدا خواهند کرد که همچنین این عمل موجب تحمیل بار اضافی بر ترانسفورماتور می شود. این پدیده منجر به تخریب ولتاژ در شبکه ولتاژ پایین می شود.
