بلوک اتوکد هلیکوپتر (نمای جانبی) – فایل DWG برای هلی‌پورت

نوع فایل
اتوکد
حجم فایل
19kb
تعداد بازدید
3,152 بازدید
۱۲,۰۰۰ تومان

دانلود بلوک اتوکد هلیکوپتر (نمای جانبی) – فایل DWG برای هلی‌پورت

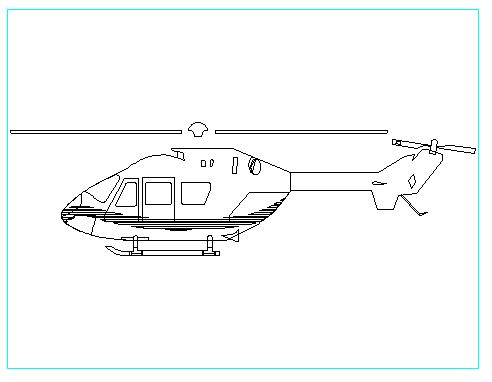

مطابق تصویر

بلوک اتوکد هلیکوپتر از نمای جانبی و مقطع، مناسب برای طراحی هلی‌پورت و مقایسه مقیاس ساختمان

در طراحی‌های مدرن شهری، به خصوص ساختمان‌های بلند، بیمارستان‌ها و مراکز امدادی، طراحی هلی‌پورت (محل فرود هلیکوپتر) یک جزء حیاتی است. این پکیج شامل بلوک اتوکد هلیکوپتر از نمای جانبی و مقطع است که به صورت فایل DWG آماده دانلود می‌باشد. این بلوک برای شبیه‌سازی دقیق و رعایت ابعاد ضروری در طراحی‌های هلی‌پورت، یک ابزار تخصصی محسوب می‌شود.

اهمیت بلوک اتوکد هلیکوپتر در طراحی سایت پلان و روف‌گاردن

برای طراحان سایت پلان، نمایش مقیاس وسایل نقلیه هوایی در کنار ساختمان، امری کلیدی است. بلوک اتوکد هلی پورت با ابعاد دقیق هلیکوپتر، به شما کمک می‌کند تا:

  • فضای عملیاتی: شعاع فرود و فضای لازم برای پره‌های هلیکوپتر را در نظر بگیرید.
  • مقایسه ارتفاعی: ارتفاع صحیح ساختمان یا موانع اطراف هلی‌پورت را در مقاطع بررسی کنید.
  • جانمایی: بهترین محل برای قرارگیری هلی‌پورت در روف‌گاردن یا محوطه را تعیین کنید.

رعایت ابعاد استاندارد برای جانمایی هلی پورت در نقشه‌ها

استفاده از فایل DWG هلیکوپتر از نما با مقیاس واقعی، تضمین می‌کند که طرح شما با استانداردهای پروازی و ایمنی مطابقت داشته باشد. طول بدنه و شعاع پره‌های هلیکوپتر در این بلوک با دقت ترسیم شده است.

مشخصات فنی و ابعاد بلوک DWG هلیکوپتر

این فایل نقشه اتوکد هلیکوپتر از مقطع دارای مشخصات فنی زیر است:

  • فرمت: DWG (سازگار با نرم‌افزارهای اتوکد).
  • محتوا: نمای جانبی هلیکوپتر با جزئیات بدنه و پره‌ها.
  • مقیاس: ترسیم شده در مقیاس ۱:۱ (واقعی)، آماده استفاده در نقشه‌های اجرایی.

 راهنمای استفاده از بلوک هلیکوپتر در مقاطع طولی و عرضی

بلوک را با دستور Insert وارد فایل خود کنید. از این بلوک به‌خصوص در مقاطع طولی و عرضی ساختمان‌های بلند استفاده کنید تا ارتفاع نهایی سازه و ارتفاع آزاد هلی‌پورت نسبت به موانع را به خوبی نمایش دهید.

مطالعه بیشتر

راهنمای خرید:
  • لینک دانلود فایل بلافاصله بعد از پرداخت وجه به نمایش در خواهد آمد.
  • همچنین لینک دانلود به ایمیل شما ارسال خواهد شد به همین دلیل ایمیل خود را به دقت وارد نمایید.
  • ممکن است ایمیل ارسالی به پوشه اسپم یا Bulk ایمیل شما ارسال شده باشد.
  • پسورد تمامی فایل ها www.bibliofile.ir است.
  • در صورتی که به هر دلیلی موفق به دانلود فایل مورد نظر نشدید با ما تماس بگیرید.
  • در صورتی که این فایل دارای حق کپی رایت و یا خلاف قانون می باشد ، لطفا به ما اطلاع رسانی کنید.
پسوند فایل

DWG

نوع محصول

نقشه مهندسی

نوع پروژه

فرودگاه

موضوع

شهرسازی, عمران, معماری
