آموزش ساخت مدار تقویت کننده میکروفون با آی سی HEP750 (کلاس A)
A کلاس
با بهره بالا و فشرده
برای تقویت سیگنال ضعیف میکروفون، به یک پری آمپلی فایر (Pre-Amplifier) با بهره بالا و کمنویز نیاز است. این پروژه یک مدار تقویت کننده میکروفون فشرده را معرفی میکند که از آی سی HEP750 استفاده میکند و در کلاس کاری A عمل مینماید. این طراحی برای پروژههایی مانند دستگاههای اینترکام (Intercom) یا سیستمهای پیجینگ کوچک بسیار مناسب است.
مزایای تقویت کننده میکروفون کلاس A با بهره بالا
مدار تقویت کننده میکروفون کلاس A به دلیل عملکرد در تمام طول سیکل سیگنال، کمترین اعوجاج (Distortion) را ایجاد میکند و کیفیت صوتی بالایی دارد. این ویژگی همراه با بهره بالا (High Gain) سبب میشود که حتی ضعیفترین سیگنالهای میکروفون نیز به خوبی تقویت شوند.
نقش ترانسفورماتور خروجی در تطبیق امپدانس بلندگو

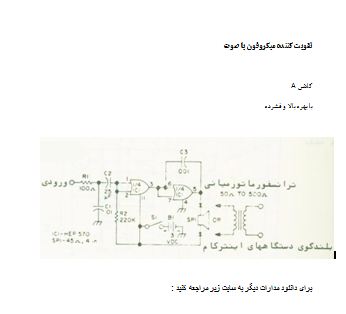

همانطور که در نقشه شماتیک دیده میشود، خروجی به یک ترانسفورماتور صوتی (Audio Transformer) با امپدانس ۵۰ اهم تا ۵۰۰ اهم متصل است. وظیفه اصلی این ترانسفورماتور، تطبیق امپدانس خروجی مدار با امپدانس پایین بلندگو (مانند بلندگوی دستگاههای اینترکام) است. این تطبیق به انتقال حداکثر توان به بلندگو کمک میکند.
تحلیل فنی عملکرد آی سی HEP750 در مدار
آی سی HEP750 که در این مدار به کار رفته است، به احتمال زیاد یک مالتیویبراتور یا گیت منطقی است که برای تولید پالسها یا تقویت سیگنالهای دیجیتال/آنالوگ به کار میرود. در این مدار، دو بخش از آی سی برای تقویت و شکلدهی موج استفاده شده است.
- خازنهای ورودی ( C1 , C2 ): برای کوپلاژ سیگنال AC میکروفون به مدار و حذف نویز و DC بکار میروند.
- خروجی متصل به بلندگو (SP1): در این نقشه دیده میشود که خروجی مدار میتواند مستقیم به یک بلندگو (مانند SPI-45 اهم) یا از طریق رله (OR) به ترانسفورماتور وصل شود تا با امپدانسهای مختلف تطبیق داده شود.
کاربرد مدار: بلندگوی دستگاههای اینترکام و پیجینگ
این مدار تقویت کننده میکروفون به دلیل فشرده بودن، قابلیت استفاده در دستگاههای ارتباطی کوچک را دارد. دکمه S1 نیز به احتمال زیاد یک کلید فشاری (Push Button) برای فعالسازی میکروفون (مانند کلید PTT در اینترکام) است.
اجزا و لیست قطعات اصلی مدار
اجزای مهم این مدار عبارتند از:
- آی سی: HEP750
- بلندگو: SPI-45
- ترانسفورماتور: با خروجی ۵۰ تا ۵۰۰ اهم
- مقاومتها و خازنها: شامل مقاومتهای R2 و R1 و خازنهای C1 , C2, C3
- کلید: S1
- منبع تغذیه: VDC
