۱_مقدمه تولید ترانسفورماتور

امروزه با توسعه روز افزونی که در طی چند دهه اخیر در سطح زندگی مردم کشورمان مشاهده می شود استفاده از برق وسایل برقی شتاب و گسترش رو افزونی یافته به گونه ای که بیش از ۶۰% مردم کشورمان حداقل از یکی وسایل برقی خانگی استفاده می کنند، که پیش بینی می شود با گسترش هر چه بیشتر شبکه برق رسانی کشور طی سالهای آینده میزان استفاده از وسایل برقی نیز افزایش بیشتری پیدا کند.

ترانس تقویت که در این طرح به بررسی آن می پردازیم امروز به عنوان یکی از دستگاههای مکمل دیگر محصولات برقی خانگی مانند یخچال و تلویزیون و … بازار مصرف خود را در میان  مصرف کنندگان علی الخصوص طی سالهای اخیر شبکه برق کشور توام با قطع و وصل و نوسانات بیشتری بوده ، به سرعت ایجاد نموده ، به گونه ای که محصول فوق به خصوص طی سالهای اخیر جزو کالاهای کمیاب درآمده و دارای نرخهای متفاوتی در بازار رسمی و آزاد بوده است .

کالاهای فوق به غیر از مصارف خانگی که فوقاء بدان اشاره شد در قالب واحدهای خدماتی و صنعتی نیز که از وسایل برقی استفاده می کند مورد مصرف دارد .

این کالا در حال حاضر در داخل کشور تولید می گردد و تولید کنندگان عمده این محصول کارخانجات فاراتل ، با خزر ترانس ، راسیکو، کالای گنجینه ایرانفرد و تعاونی صنعتی ۱۲ بهمن می باشد که مجموعا بیش از ۶۰% تولیدات کشور را در دست دارند .

بجز واحدهای فوق در واحد دیگر در داخل کشور محصول فوق را تولید می نمایند که در حدود ۱۵ واحد آن بدون هیچ گونه پروانه ای مشغول ساخت این محصول می باشد .

علاوه بر تولید محصول فوق در داخل کشور آمار اداره کل گمرکات کشور حاکی از آن است که طی سالها ی ۶۳ ، ۶۷ مقادیر زیادی ترانس تقویت وارد بازار ایران گردیده است.

جدول زیر آمار واردات محصول فوق را جهت ترانسهای تقویت تا ۲ کیلو وات و ۲ کیلو وات به بالا حاوی ارزش ریالی واردات سالهای فوق را نشان می دهد .

این کالا عمدتا توسط کشورهای شوروی ، لهستان ، تایوان ، آلمان غربی ، انگلستان ، فنلاند ، فرانسه ، بلژیک ، سوئیس ، اسپانیا ساخته و وارد بازار ایران گردیده است .

۲- ویژگی ها و مشخصات فنی محصول

در حال حاضر انواع ترانس های تقویت خانگی و خدماتی در رنج ۵۰۰ الی ۷۰۰۰ وات تولید می شود که همگی دارای پروسه تولید یکسانی می باشد ، اما بر طبق بررسی های انجام شده ، عمده مصرف بازار ترانس تقویت ۲ کیلو وات می باشد که بر مبنای همین مدل بررسی های بعدی صورت پذیرفته که می تواند به عنوان مبنا ی محاسبه قیمت تمام شده و فروش انواع ترانس تقویت مورد نظر قرار گیرد . همچنین باید یادآور شد که ترانس هایی که عمدتا در بازار مورد مصرف قرار می گیرد ترانس های  اتوماتیک می باشد . و ترانس های دستی ( سلکتوری ) بازار مصرف کمی دارد ، قیمت تمام شده آنها نیز بیشتر می باشد و در حال حاضر عمدتا واحدهای تولیدی به تولید ترانس اتوماتیک می پردازند و ترانس های سلکتوری در واحدهای بدون پروانه تولید می گردد.

لذا در اینجا ما به بررسی فنی و اقتصادی و مالی در زمینه ترانس تقویت اتوماتیک ۲ کیلو وات       (سه مرحله تقویت ) پرداخته و جهت ترانس سلکتوری و ترانس ۶ کیلو وات فقط به ذکر مواد اولیه مورد نیاز اکتفا می کنیم .

همچنین از آنجا که در ترانس های تقویت ، ترانسفورماتور مربوطه رکن اساسی و با اهمیت آنرا تشکیل می دهد و باید مطابق استانداردهای بین المللی تولید گردد، لذا در ابتدا به بررسی ترانسفورماتور می پردازیم .

۱-۲- کلیات

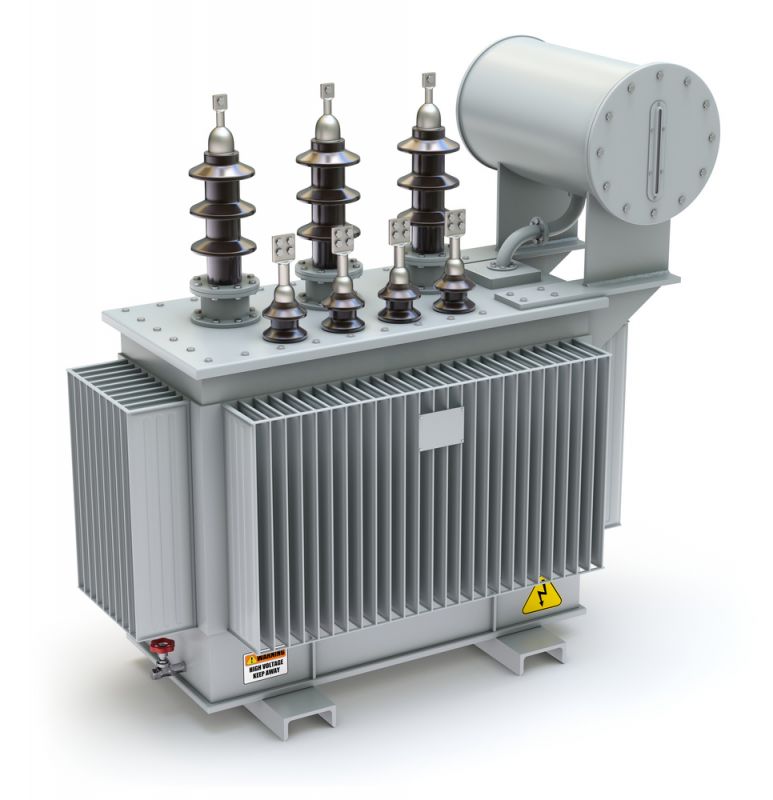

 ترانسفورماتور چیست؟

ترانسفورماتور یکی از وسایل بسیار مهم تبدیل کمیاب جریان و ولتاژ الکتریکی متناوب است ، که بر خلاف ماشین های الکتریکی که انرژی الکتریکی و مکانیکی را بهم تبدیل می کند ، ترانسفورماتور در نوع انرژی تغییری نمی دهد بلکه ولتاژ و جریان را با همان فرکانس جریان متناوب انتقال دهد ، بطوریکه انرژی ولتاژ پائین را تبدیل به همان انرژی بالاتر می نماید و همچنین جریان را از مقدار داده شده در یک مدار به جریانی با اندازه های متفاوت در مدار دیگر تبدیل کند .

امروزه ترانسفورماتور وسیله ای لازم و ضروری در دستگاههای انتقال انرژی الکتریکی و بخش و توزیع انرژی الکتریکی متناوب است .

ترانسفورماتورها بطور بسیار وسیعی در مدارهای وسایل الکترونیکی و مدارهاو دستگاههای خودکار یا اتوماتیک و راه اندازی موتورهای الکتریکی و تطبیق ولتاژ مورد نیاز جهت تغذیه مصرف کننده هایی از قبیل یکسو سازها و مبدل های جریان دائم به جریان متناوب ، شارژ کننده های باطری و ایجاد دستگاههای چندین فازه از دستگاههای دو فازه و سه فازه و در ارتباطات به منظور تطبیق امپدانس و همچنین در سیستم های قدرت به منظور بالا بردن ولتاژ برای انتقال اقتصادی قدرت یعنی پایین آوردن ولتاژ به مقادیر مورد نیاز بکار می رود.

همچنین ترانسفورماتور یک وسیله بسیار ضروری در مدارهای اندازه گیری الکتریکی و در مدار های جوشکاری و کوره های الکتریکی است . بعنوان یک مجزا کننده مدار با ولتاژ زیاد از مدارهای با ولتاژ پایین و حذف کننده مولدهای مستقیم جریان در یک مدار دستگاه انرژی نیز بکار می رود .

 ۱-۱-۲-اساس کار ترانسفورماتور

اساس کار ترانسفورماتورها بر القا الکترو مغناطیسی متقابل بین دو سیم پیچ که بر روی هسته آهنی قرار دارد . مبنا نهاده شده است ،  ترانسفورماتورها انواع مختلفی دارند .

۱-   ترانسفورماتورهای جدا کننده ، ترانسفورماتورها یی هستند که سیم پیچ های آنها از نظر الکتریکی از هم جدا می باشند و برای تحقق تدابیر حفاظتی «جداسازی حفاظتی» برای اتصال به مصرف کننده جریان بکار می رود .

۲-   ترانسفورماتورهای عایق، ترانسفورماتورهایی هستند که سیم پیچ های آنها از نظر الکتریکی از هم جدا می باشند و برای انتقال انرژی ها بین سیستم های با پتانسیل های بسیار مختلف که در آنها ولتاژ عایق نسبت به ولتاژ اسمی ترانسفورماتور معین نشده است. به کار میروند.

۳-   ترانسفورماتور های کنترل، ترانسفورماتورهایی هستند که سیم پیچ های آنها از نظر الکتریکی از یکدیگر جدا می باشند. و برای تهیه مواد کنترل به کار می روند.

۴-   ترانسفورماتورهای منبع تغذیه، ترانسفورماتورهایی هستند با یک یا چند سیم پیچ ثانویه که از سیم پیچ اولیه از نظر الکتریکی جدا می باشد.

۵-   اتو ترانسفورماتورها، ترانسفورماتورهایی هستند که سیم پیچ اولیه و ثانویه آنها با هم مشترک می باشند.

۶-   ترانسفورماتورهای جرقه زن، ترانسفورماتورهایی هستند که سیم پیچ های آنها از نظر الکتریکی از یکدیگر جدا می باشند و برای مشتمل کردن مخلوط هوا و گاز یا هوا و روغن به وسیله جرقه یا قوس الکتریکی به کار می روند.

۲-۱-۲ مشخصات فنی ترانسفورماتور

مشخصات ابعادی ترانس تقویت kw ۲ عبارتند از :

–        طول ۵/۳۱ سانتی متر

–        عرض ۲۳ سانتی متر

–        ارتفاع ۵/۱۵ سانتی متر

–        وزن ۱۰ کیلوگرم

–

۳-۱-۲ قطعات و اجزاء تشکیل دهنده ترانسفورماتور

هر دستگاه ترانس تقویت از قسمتهای زیر تشکیل گردیده است.

۱-   بدنه تراسنفورماتور شامل کنه – درب – سینی – شاسی

۲-   فیبر مدار چاپی ترانسفورماتور

۳-   هسته پلاستیکی ترانسفورماتور

۴-   صفحه پلیت ترانسفورماتور

۵-   پلاک راهنما

۶-   لامپ سینال ترانسفورماتور

۷-   فیوز در ترانسفورماتور

۸-   پیچ و مهره و پرچ

۹-   سیم و دو شاخه

۱۰-   سیم لاکی

۱۱-  رله

۱۲- مقاومت – دیود – آی سی – خازن – ترانزیستور

۱۳- نوار چسب

۱۴-  پتانسیوتر

۱۵-  مقوا

۱۶-  سیم لحیم

۱۷-  رنگ و تینر

از آنجا که در ترانسهای تقویت، ترانسفورماتور نقش اساسی را به عهده دارد. لذا در اینجا به بررسی جا معتبری در زمینه ترانسفورماتور می پردازیم. این بررسی بر اساس استاندارد DIN انجام گرفته است.

در ترانسفورماتورها اجزاء زیر بکار می روند و باید مورد نظر قرار بگیرند.

–        هسته ترانسفورماتور

–        قرقره بوبین

–        سیم پیچ

–        مواد عایق

–

۴-۱-۲- هسته ترانسفورماتور

هسته ها را از ورق هایی که به صورت لایه لایه روی هم قرار داده می شوند، می سازند، به علت افت جریان فوکه، هسته را ورقه ورقه ساخته و بین آنها به وسیله اکسیداسیون یا کاغذ می پوشانند و یا اینکه از ورق های عایق شده استفاده می کنند.

با توجه به پیشرفت در ساخت مواد برای ورق های هسته و هسته های نواری برش دار اکنون انواع مختلف این ورق ها و نوارها بسیار زیاد شده است. مهمترین آنها اکنون ورق ها و نوارهای دینامو که سرد نورد شده اند می باشند که با کرمتالهای نا منظم بر طبق DIN 45400 و با کریستالهای منظم بر طبق DIN 45400 در حال حاضر هنوز وجود دارند.

از میان انواع گوناگون ورق ها، ورق M بیشتر به کار برده می شود زیرا دارای کمترین پراکندگی شار می باشند. در هسته های M، فاصله هوایی عملا وجود ندارد. با قرار دادن ورق ها به صورت متناوب در خلاف یکدیگر، زمان ساخت ترانسفورماتور بیشتر خواهد شد، ولی فاصله هوایی عملا از بین خواهد رفت. امروزه از سایر انواع هسته ها، از قبیل هسته های نواری برش دار نیز بسیار استفاده می شود ولی در این موارد قیمت مواد افزایش پیدا می کند.

ضخامت ورق در ترانسفورماتورهای کوچک اغلب ۳۵/۰ میلی متر می باشد.

۳- بررسی و برآوردهای فنی تولید ترانسفورماتور

تولید محصولات مرغوب و قابل رقابت با کالاهای مشابه مستلزم برخورداری واحد تولیدی از تکنولوژی و سیستمهای تولید پیشرفته و متناسب به محدوده عمل و ظرفیت واحد به منظور تأمین اهداف اقتصادی آن میباشد.

از این رو در این فصل روشهای مختلف تولید مصرفی و روش تولید متناسب با ظرفیت مورد نظر انتخاب گردیده است. و سپس مسیر تولید مشخص شده و با توجه به مسیر تولید مسیر عملیات مونتاژ مشخص گردیده است.

۱-۳- نکات علمی و اصول فرآیند تولید ترانسفورماتور

روشهای مختلف تولید قطعات را فرم مواد تولید برای ساخت هر قطعه، عوامل اقتصادی و همچنین دانش فنی موجود در کشور و غیره مشخص می نمایند.

از این رو هر یک از قطعات ممکن است با یک یا چند روش مختلف قابل تولید باشند که انتخاب مناسبترین روش تولید هر قطعه به منظور افزایش سرعت تولید، محصول دقت و کیفیت مطلوب و نیل به مقاصد اقتصادی طرح از اهمیت ویژه ای برخوردار است.

در کشورهای مختلف بر حسب شرایط کشور از نظر وجود نیروی کار ارزان و یا دارا بودن تکنولوژی بالا از ابزارهای بسیار ساده و دستی (مانند چین و هند) تا خطوط تمام اتوماتیک (کشورهای اروپا و ژاپن) برای ساخت ترانس ها استفاده می شود. در کنار این موضوع دانش فنی و عملی، قدرت طراحی و امکانات قابل سازی نیز تأثیر بسزایی در ساخت ترانس دارد.

۲-۳- ارزیابی روشهای مختلف تولید ترانسفورماتور

جهت تولید ترانس تقویت پنج مجموعه می توان در نظر گرفت :

-بخش ساخت بدنه شامل کنه – درب – سینی – و شاسی مخصوص مدار

– بخش ساخت فیبر چاپی

– بخش ساخت ترانس

– بخش مونتاژ

– بخش کنترل کیفیت

جهت ساخت بدنه عمدتا از روش پرسکاری (فرم دهی و برش) استفاده می شود.

جهت ساخت ترانس نیز از دو روش پرسکاری و بوبین پیچی استفاده می شود که بوبین پیچی می تواند به شکل دستی و با اتوماتیک انجام گیرد.

۳-۳- تعیین مبانی روشهای مختلف تولید ترانسفورماتور :

در طراحی و ساخت، انتخاب روش و به کار گیری دستگاهها و تکنولوژی مناسب، به منظور تولید محصول  با خصوصیات برجسته زیر، حائز اهمیت است.

۱-   عمر مفید ترانسفورماتور

۲-   سهولت کاربرد

۳-   شکل ظاهری مناسب ترانسفورماتور

۴-   کیفیت عملکرد ترانسفورماتور

همچنین علاوه بر انتخاب مناسبترین روش، استفاده از قطعات استاندارد نیز تا حد امکان عاملی است که به اقتصادی بودن و موفقیت طرح کمک خواهد کرد.

در خصوص دستگاهها عوامل دیگری علاوه بر موارد مذکور باید مد نظر قرار گیرند که مجموعا شامل عوامل اقتصادی و فنی می باشند. پارامترهایی نظیر کیفیت مورد انتظار تولید قطعه تصمیم گیری انتخاب دستگاهی با عملکرد دقیق و گران قیمت یا غیر آن، نوع و میزان منبع قطعات یدکی مهمترین شاخص های مربوطه به عوامل اقتصادی می باشند. همچنین معیارهایی نظیر دقت مناسب، دوام و استحکام سرعت عمل میان آلودگی های مختلف، راندمان بالا، حجم و شکل مناسب و ۱۰۰۰ جمله عوامل فنی حائز اهمیت می باشند. که در انتخاب دستگاهها باید مورد توجه قرار گیرد.

 در انتخاب روش مناسب از بین سایر روشها نیز، معیارها و شاخصهای ذیل مد نظر خواهند بود.

۱-   ابعاد، جنس و وظیفه کاری قطعه

۲-   تیراژ تولید ترانسفورماتور

۳-   حداقل زمان عملیات در حین تولید ترانسفورماتور

۴-   میزان دقت و کیفیت مورد انتظار و تطابق با استاندارد

۵-   مسائل اقتصادی در تولید ترانسفورماتور

۶-   دانش فنی و عدم نیاز به خرید تکنولوژی پیشرفته

۷-   اشتغال زایی با تولید ترانسفورماتور

با توجه به موارد بالا جهت تولید بدنه تنها راه رسیدن به فرم نهایی و مطلوب، برشکاری داخلی و محیطی توسط پرس می باشد.

جهت توبین پیچ اتوماتیک پیشنهاد می گردد.

عمده عملیات مونتاژ فیبر مدار چاپی و مونتاژ نهایی دستی می باشد. جهت سرعت بخشیدن به کار طراحی بکارگیری شابلون ها و ابزارهای نگه دارنده مناسب قطعه با مجموعه قطعات نیز بسیار مفید خواهد بود.

۴-۳- تشریح دقیق و جامع فرآیند تولید ترانسفورماتور:

برای رسیدن به یک فرآیند روان و مؤثر مواد و قطعات، لازم است اطلاعات با دقت کافی بکار گرفته شوند، از این رو با توجه به مشخصات فنی هر قطعه و ماده اولیه بکار گرفته شده و مورد مصرف هر قطعه نسبت به تعیین فرآیند تولید قطعات به شرح صفحات بعد مبادرت شده است.

در ضمن پس از تعیین فرآیند تولید نسبت به تعیین نحوه و ترتیب مونتاژ قطعات محصول اقدام شده است.
