تاریخچه،موقعیت و آشنایی با نیروگاه رامین اهواز
۹۱ صفحه و جامع ترین کتابچه درباره نیروگاه رامین اهواز
دانلود تحقیق جامع در مورد نیروگاه رامین شامل تاریخچه، موقعیت و آشنایی با نیروگاه،مروری بر ترمودینامیک،احتراق در دیگ های بخار و بویلر،سوپرهیترها و انتقال حرارت و…

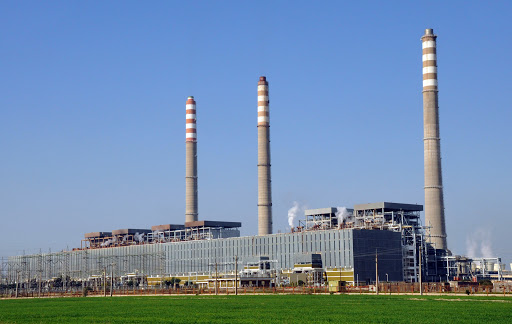

نیروگاه رامین اهواز: قلب تپنده تولید برق در جنوب کشور
نیروگاه رامین اهواز یکی از بزرگترین و مهمترین نیروگاههای حرارتی ایران است که نقش حیاتی در تأمین برق جنوب و جنوب غربی کشور ایفا میکند. این نیروگاه که در سال ۱۳۵۳ با همکاری شرکتهای ایرانی و شوروی سابق پایهگذاری شد، از سال ۱۳۵۴ عملیات اجرایی خود را آغاز کرد و طی چند دهه به تدریج توسعه یافت. در حال حاضر، نیروگاه رامین با ۶ واحد بخار هر یک به ظرفیت ۳۱۵ مگاوات، مجموعاً ۱۸۹۰ مگاوات برق تولید میکند.
موقعیت و مشخصات فنی نیروگاه
نیروگاه رامین در ۲۵ کیلومتری جاده اهواز-مسجد سلیمان و در نزدیکی رودخانه کارون واقع شده است. نزدیکی به این رودخانه، دسترسی آسان به آب مورد نیاز برای مصارف صنعتی و خنککاری را فراهم میکند. شرایط آب و هوایی منطقه اهواز، که جزو مناطق گرمسیر کشور است، با حداکثر دمای ۴۶ درجه سانتیگراد و رطوبت نسبی متوسط ۱۷ درصد، در طراحی نیروگاه مد نظر قرار گرفته است.
تجهیزات اصلی و عملکرد نیروگاه
تأسیسات اصلی نیروگاه شامل بخشهای مختلفی است که در یک محوطه وسیع قرار گرفتهاند:
- بویلر (Boiler): بویلرهای نیروگاه از نوع فوق بحرانی (Supercritical) هستند و هر یک قادر به تولید ۱۰۰۰ تن بخار خشک در ساعت با فشار ۲۵۰ کیلوگرم بر سانتیمتر مربع و دمای ۵۴۵ درجه سانتیگراد میباشند. سوخت اصلی بویلرها گاز طبیعی و سوخت اضطراری مازوت است.
- توربین: توربینهای نیروگاه از نوع پشت سر هم با یک محور و سه سیلندر (فشار قوی، متوسط و ضعیف) هستند. بخار پس از عبور از سیلندر فشار قوی، دوباره به بویلر بازگشته و گرم میشود تا کارایی توربین افزایش یابد.
- کندانسور (Condenser): در زیر سیلندر فشار ضعیف توربین قرار دارد و بخار خروجی از توربین را توسط آب خنککننده به مایع تبدیل میکند. این کندانسور با سطح تبادل حرارتی ۱۵۴۰۰ متر مربع، خلاء لازم برای عملکرد توربین را فراهم میسازد.
- پمپهای آب تغذیه: برای تغذیه بویلر با آب، از یک پمپ تغذیه توربینی با ظرفیت ۱۱۰۰ تن در ساعت و دو پمپ الکتریکی با ظرفیت ۱۶۰ تن در ساعت استفاده میشود. فشار خروجی این پمپها به ۲۲۵ کیلوگرم بر سانتیمتر مربع میرسد.
- برجهای خنککننده: آب خنککننده پس از جذب گرمای بخار در کندانسور، وارد برجهای خنککننده از نوع تر شده و با تبخیر و تماس با هوا، مجدداً خنک میشود تا به چرخه بازگردد.
تأسیسات کمکی و زیرساختها
نیروگاه رامین علاوه بر تجهیزات اصلی، دارای تأسیسات جانبی متعددی است که عملکرد صحیح آن را تضمین میکنند:
- دیگ بخار کمکی (Start Boiler): برای تأمین بخار لازم جهت راهاندازی واحدها و تولید آب مقطر اولیه استفاده میشود.
- واحد هیدروژنسازی: هیدروژن تولیدی در این واحد، برای خنککاری ژنراتورها به کار میرود.
- تأسیسات سوخترسانی: سوخت اصلی گاز طبیعی از طریق خط لوله ۲۰ اینچ تأمین میشود. مازوت به عنوان سوخت اضطراری، در ۱۷ مخزن ۲۰۰۰۰ متر مکعبی ذخیره میگردد.
- تصفیهخانه آب: آب مورد نیاز نیروگاه از رودخانه کارون تأمین شده و پس از عبور از مراحل تصفیه صنعتی و شیمیایی، برای مصارف مختلف از جمله بویلرها و سیستمهای خنککاری آماده میشود.
- تأسیسات برقی: برق تولیدی توسط ژنراتورها با قدرت ۳۱۵ مگاوات و ولتاژ ۲۰ کیلوولت، پس از تبدیل به ۲۳۰ کیلوولت توسط ترانسفورماتورهای اصلی، از طریق پستهای ۲۳۰ کیلوولت به شبکه سراسری منتقل میگردد.
