معرفی و دانلود کتاب

آموزش کامل نرم افزار CYMDIST

شبیه سازی رفتار خطوط توزیع و شبکه های مربوز به آن

نگاهی اجمالی به نرم افزار CYMIDIST:

در نگاهی دقیق باید گفت ، این نرم افزار ابزاری جهت شبیه سازی رفتار خطوط توزیع و شبکه های مربوط به آن می باشد تا بتوان برنامه ریزی و طراحی مناسبی را در این زمینه انجام داد. از سوی دیگر با استفاده از این نرم افزار این امکان برای شما فراهم می شود که بتوانید مواردی از قبیل میزان افت ولتاژ (VOLTAGE DROPs) ، جریانهای قدرت (POWER FLOWS) و همچنین جربان اتصال کوتاه را در شبکه های شعاعی متعادل ، غیر متعادل و به طور کلی در هر جای دیگر در اختیار داشته باشید ، همچنین با استفاده از آن می توانید پروفیل ولتاژ و جریان خطای را بر روی صفحه رسم نمایید که این به عنوان توانایی مهمی در آن محسوب می شود.

با جابجایی بهینه خازن ها ، متعادل سازی بار و کلید زنی مناسب که توسط این نرم افزار پیشنهاد می شود نیز می توانید میزان تلفات را کاهش دهید ، مسلما وضعیت شبکه شما با افزایش بار در آینده دچار تغییر خواهد شد که در این مورد نیز می توانید با استفاده از این نرم افزار، آنالیز و بررسی مناسبی از آن داشته باشید.

در نرم افزار CYMDIST بخشهای مشایی ( OPTIONAL PACKAGE) جهت ارزیابی میزان قابلیت اطمینان آنالیز احتمالات و پیشامدها ، بازیانی سیستم (SERVEE RESTORATION) و مشاهده وضعیت هارمونیک فرکانس در نظر گرفته شده که بسیار مناسب و کاربردی طراحی شده اند . وجود یک محیط گرافیکی امکان ترسیم مستقیم شبکه را بر روی صفحه و تعیین پارامترهای مربوط به آن را که مربوط به اجرای شبکه خواهند بود ، فراهم می آورد.

کارهایی چون اضافه کردن ، پاک کردن و به طور کلی هر گونه تغییر بر روی موارد ترسیم شده به راحتی میسر می باشد و امکان بهره گیری از آنها در طی مرحله ایجاد و رسم شیکه نمونه به راحتی وجود دارد و می توان تکه های مدارها را به سایر فازها اتصال داد و یا این که نوع هادیهای آنها را تغییر داد و یا با استفاده از نرم افزار مخصوص CYMERST که جهت اهداف حفاظتی تهیه گردیده است ، ضعف آنها را در بحث مربوط به حفاظت بررسی نمود .

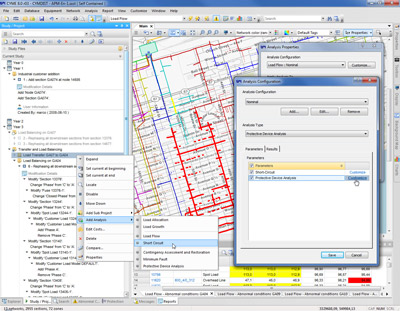

بهره گیری از اطلاعات لازم صورت ONE-LINE در محیط کار ، استفاده از رنگهای مختلف جهت جدا نمون اجزاء مختلف در شبکه ، امکان تشخیص وجود مشکلات ولتاژ و یا اضافه بارها ، امکان قرار گرفتن مدار بر روی نقشه محل مورد نظر ، امکان ZOOM به صورت کامل و باز کردن یک پنجره دوم که ZOOM کردن روی فضای کاری را ممکن می سازد و مشاهده وضعیت دیاگرام به صورت کلی در یک پنجره دیگر نیز از امکانات دیگر برنامه می باشند.

از سوی دیگر امتیازات دیگری مانند ، نمایش نتایج محاسبات بر روی صفحه به صورت جزء به جز  و یا فقط برای بخش طراحی شده ، امکان ذخیره و پرینت گرفتن از نتایج بدست آمده گزارش چگونگی وضعیت طراحی مربوط با استفاده از گزینه مرتبط، به بررسی شرایط غیر منتظره مانند اضافه بار و کاهش و افزایش ولتاز و ارائه گزارش آن حتی به صورت جداگانه نیز از موارد قابل ذکر می باشند.

چگونه می توان از دستور العمل نرم افزار  CYMDIST به صورت مناسب استفاده نمود :

این کتاب به نام دستور العمل مرجع نرم افزار CYMDIST نامیده می شود و برای هر منوی مربوط به CYMDIST بخشی جداگانه قرار داده شده است. این ساختار امکان بهره گیری آسان از اطلاعات مربوط به هر بخش منو را فراهم می آورد ، که تنها کافی است با ملاحظه موقعیت مربوط به آن در منوی اصلی به آن دست یافت.
