دانلود نقشه اتوکد سرویس بهداشتی عمومی کامل (پلان، برش، نما) – فایل DWG

مطابق تصویر

طراحی فضاهای عمومی مانند پارک‌ها، ایستگاه‌ها و مکان‌های تفریحی، نیازمند نقشه‌های دقیق و استاندارد برای سازه‌های خدماتی است. این پکیج شامل نقشه کامل اتوکد سرویس بهداشتی عمومی است که به صورت فایل DWG آماده دانلود می‌باشد.

این فایل نه تنها زمان طراحی شما را کاهش می‌دهد، بلکه به عنوان یک الگوی کامل برای نقشه فاز دو ساختمان بهداشتی نیز قابل استفاده است.

نقشه معماری سرویس بهداشتی عمومی شامل چه جزئیاتی است؟

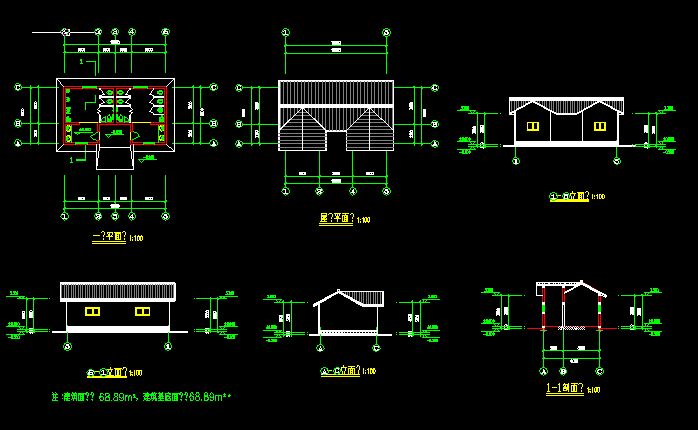

تصویر ارسالی یک نمونه کامل از آنچه در فایل DWG دریافت می‌کنید را نشان می‌دهد. این مجموعه شامل تمام نقشه‌های کلیدی برای اجرای پروژه است:

• پلان معماری (Plan): شامل چیدمان فضای زنانه و مردانه، محل قرارگیری درب‌ها، توالت‌ها، روشویی‌ها و ابعاد اصلی.
• برش‌های مقطعی (Sections): شامل حداقل یک برش طولی (مانند برش ۱-۱ در تصویر) برای نمایش ارتفاع، سقف و جزئیات فنی.
• نماهای ساختمان (Elevations): نماهای اصلی برای نمایش مصالح، بازشوها و جزئیات سقف.

بررسی پلان سرویس بهداشتی مردانه و زنانه (ورودی و چیدمان)

پلان سرویس بهداشتی عمومی موجود در این نقشه، اصول جداسازی فضا و دسترسی آسان را رعایت کرده است. این پلان‌ها به شما کمک می‌کنند تا محل ورودی‌ها، توزیع مناسب کابین‌ها و سینک‌های روشویی را بر اساس استانداردها به راحتی در نقشه‌های خود جانمایی کنید.

استانداردهای طراحی و کاربرد نقشه در پروژه‌های شهری

این نقشه توالت عمومی DWG می‌تواند به عنوان پایه اصلی برای طراحی در پروژه‌های زیر مورد استفاده قرار گیرد:

• پارک‌ها و فضاهای سبز شهری
• ایستگاه‌های بین‌راهی و پایانه‌ها
• مراکز تفریحی و ورزشی

استفاده از این نقشه‌های از پیش آماده، تضمین می‌کند که الزامات ابعادی و فضایی لازم برای یک توالت عمومی کاربردی رعایت شده است.
