یو پی اس ups چیست؟

پروژه پاور پوینت  جامع و تخصصی  با ۴۳ اسلاید در مورد یو پی اس  ups

(کاملترین توضیحات)

یو پی اس سرنام عبارت Uninterruptible power supply بوده و به معنی منبع تغذیه بدون وقفه است.

این دستگاه عموما در مجاورت رایانه و دیگر وسایل برقی قرار گرفته و در صورت بروز اختلال در ولتاژ ورودی برق شهری و یا قطعی کامل ، شرایط لازم برای ادامه‌ی روند دستگاه را برقرار می‌سازد. در واقع جایگاه منبع تغذیه بی وقفه بین برق شهری و دستگاهی است که برق مصرف می‌کند و علاوه بر نرمال‌سازی جریان برق از آسیب به دستگاه‌ها و تجهیزات حساس جلوگیری می‌نماید.

چرا به ی پی اس UPS نیاز داریم ؟

قطع ناگهانی برق باعث اختلال در اکثر فعالیتهای تجاری شده و در برخی موارد امکان ادامهٔ آن را کاملاً از بین می برد.شرکتهای بسیاری را می توان نام برد که در اثر پیامدهای حاصل از قطع برق ورشکست شده اند.

تنها قطع برق شهر اثرات مخرب به همراه ندارد ، بسیاری از دستگاه های الکتریکی نسبت به نارسائی ها یی مانند افت لحظه ای ولتاژ ، افت طولانی ولتاژ ، ولتاژهای لحظه ای بالا ، نویز و تغییرات فرکانس در منبع تغذیهٔ خود حساس هستند.

به اینگونه بارها اغلب ”بارهای حساس“گفته می شود زیرا عملکرد مداوم آنها برای فعالیت تجاری یک شرکت حائز اهمیت است.

 انواع تجهیزاتی که با بارهای حساس مرتبطند عبارتند از :

کامپیوترها ، مثل سیستمهای پردازش و کنترل

تجهیزات عملیات صنعتی ، مانند عملیات تولیدی دقیق

تجهیزات درمانی ، مانند سیستمهای کنترل و حفظ حیات

تجهیزات شبکهٔ ارتباطی مانند سیستمهای مخابراتی

تجهیزات معاملات تجاری On-line مانند خرید و فروش از طریق اینترنت

مشکلات موجود در برق شهر:

• نوسانات شدید لحظه ای (spike ) : ولتاژهای سریع ، گذرا و با طول زمانی کوتاهی هستند که به شکل موج اصلی برق اضافه می شوند و باعث آسیب سخت افزار و خرابی نرم افزار می شوند و در دراز مدت منجر به بروز ضررهای مالی سنگینی میگردند.
• نویز الکتریکی : حالت مشترک ناشی از بروز اختلال بین خطوط منبع و زمین است و می تواند دراثراصابت صاعقه ، خاموش و روشن کردن بار و مجاورت با تجهیزات فرکانس رادیویی و غیره ایجاد شود .نویز می تواند باعث Hang کردن کامپیوتر و در نتیجه از دست رفتن اطلاعات بشود.

افت لحظه ای ولتاژ (Sags ) : افت ولتاژهایی که به مدت چند سیکل ادامه داشته باشند Sag نامیده می شوند.وقوع افت ولتاژ بسیار متداول است ، این امر سبب Re-boot  شدن کامپیوترها می گردد.

• افت طولانی ولتاژ (Brownouts) : همان Sagها هستند ولی طول مدت آنها بیشتر است و معمولاً مهمتر هستند .
• اضافه ولتاژ لحظه ای (Surges) : ولتاژ اضافه شده به موج اصلی برق با مقادیر بالاتر از مقدار عادی خط اصلی برق می باشد که بیش از یک سیکل ادامه می یابد.
• قطع برق شهر(Blackouts ) : عبارت است از قطع کامل جریان برق و در هنگام وقوع آن منبع نیروی برق کاملاً از کار می افتد .

پس از شناسایی بارهای حساس موضوع مهم محافظت از منبع تغذیهٔ آنهاست ، و هیچ راهی وجود ندارد جز نصب یک نوع منبع تغذیهٔ بدون وقفه یا همان ups که به عنوان راه حل ارائه می گردد.

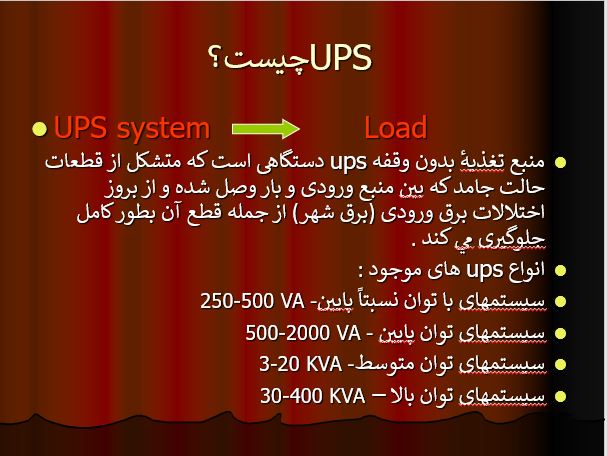

یو پی اس ups چیست؟

 UPS system —->   Load

منبع تغذیهٔ بدون وقفه ups دستگاهی است که متشکل از قطعات حالت جامد که بین منبع ورودی و بار وصل شده و از بروز اختلالات برق ورودی (برق شهر) از جمله قطع آن بطور کامل جلوگیری می کند .

انواع ups های موجود :

سیستمهای با توان نسبتاً پایین- ۲۵۰-۵۰۰ VA

سیستمهای توان پایین – ۵۰۰-۲۰۰۰ VA

سیستمهای توان متوسط- ۳-۲۰ KVA

سیستمهای توان بالا – ۳۰-۴۰۰ KVA

ساختار یو پی اس ups چیست:

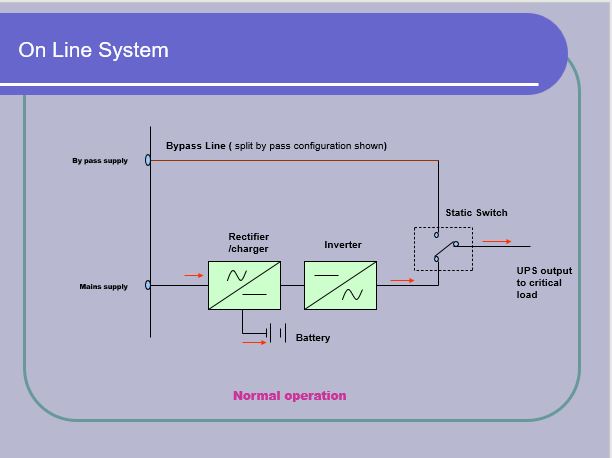

• بطور کلی upsها از لحاظ ساختار طراحی در یکی از سه حالت Off line، On lineو Line interactive قرار می گیرد.

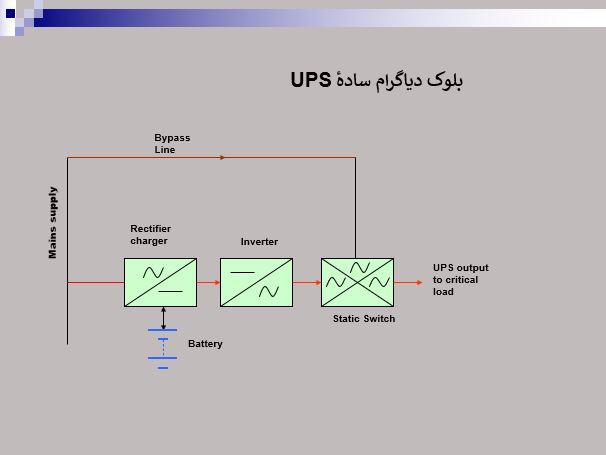

• تمام UPSها دارای باطری هستند و تا زمانی که برق شهر قابل استفاده است انرژی را در باطری ذخیره می کنند و پس از قطع برق شهر انرژی باطری را به جریان متناوب AC تبدیل می کنند بنابراین تمام سیستمها دارای شارژر باطری و مدار اینورتر می باشند.
• هنگامی که برق شهر دچار مشکل شود باطری به عنوان منبع انرژی اینورتر عمل کرده و با سرعتی که به میزان مصرف بار متصل به UPS بستگی دارد ، دشارژ می شود.در اغلب UPSها این زمان ( back up time )5 الی ۱۵ دقیقه می باشد.
