دانلود بلوک اتوکد هواپیمای بوئینگ ۷۴۷ (نمای جانبی) – فایل DWG

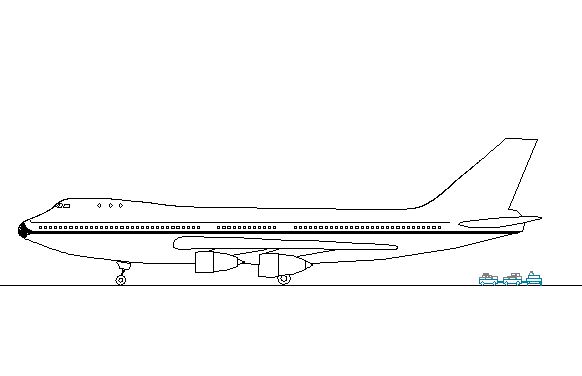

مطابق تصویر

برای شبیه‌سازی‌های دقیق و ارائه واقع‌گرایانه در نقشه‌های سایت پلان فرودگاهی، مقاطع ترمینال یا طراحی آشیانه هواپیما، به بلوک‌های فنی و دقیق نیاز دارید. ما بلوک اتوکد هواپیمای بوئینگ ۷۴۷ را از نمای جانبی (مقطع) در قالب فایل DWG آماده کرده‌ایم. این بلوک با دقت بالا، ابعاد و نسبت‌های واقعی این هواپیمای غول‌پیکر را نشان می‌دهد.

 کاربرد بلوک اتوکد هواپیما در طراحی‌های فرودگاهی و مقاطع معماری

بلوک اتوکد نمای جانبی هواپیما برای نمایش ابعاد حقیقی هواپیما در مقایسه با ساختمان‌های اطراف یا زیرساخت‌ها (مانند پل‌های هوایی و تأسیسات) بسیار حیاتی است. این بلوک به شما کمک می‌کند تا:

• ارتفاع مورد نیاز: ارتفاع صحیح آشیانه یا ترمینال را مشخص کنید.
• جانمایی سایت پلان: فضای اشغال شده توسط هواپیما در کنار سایر عناصر (مانند کامیون‌ها و تجهیزات زمینی) را نشان دهید.
• ارائه بصری: جلوه‌ای حرفه‌ای و واقع‌گرایانه به ارائه‌های معماری و مهندسی خود ببخشید.

چرا ابعاد واقعی هواپیما در مقاطع فرودگاهی مهم است؟

استفاده از فایل DWG هواپیمای ۷۴۷ با ابعاد دقیق، به مهندسان این امکان را می‌دهد که استانداردهای ایمنی و فاصله‌های عملیاتی را به درستی رعایت کنند. ابعاد بال، ارتفاع دم و فاصله چرخ‌ها از جمله جزئیاتی هستند که در این بلوک با دقت ترسیم شده‌اند.

 مشخصات فنی فایل DWG هواپیمای بوئینگ

این بلوک اتوکد بوئینگ در مقطع دارای ویژگی‌های زیر است:

• فرمت: DWG (قابل استفاده در تمامی نرم‌افزارهای اتوکد).
• دقت: ترسیم شده در مقیاس ۱:۱ (واقعی).
• محتوا: نمای جانبی هواپیمای بوئینگ ۷۴۷ و چند خودروی زمینی کوچک (GSE) برای مقایسه مقیاس.

راهنمای استفاده از بلوک هواپیما در نقشه‌های سایت و نما

کافی است فایل را دانلود کرده و با دستور Insert در نقشه فرودگاه خود قرار دهید. این بلوک برای استفاده در نقشه‌هایی با مقیاس ۱:۲۰۰ یا ۱:۵۰۰ که در آن‌ها جزئیات ارتفاعی اهمیت دارد، ایده‌آل است.
