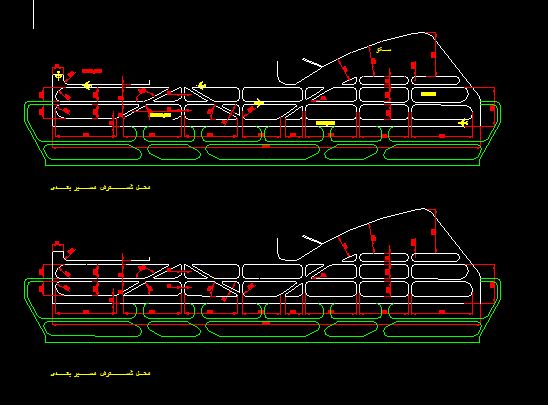

مطابق تصویر

طراحی زیرساخت‌های حمل و نقل هوایی یکی از چالش‌برانگیزترین پروژه‌های مهندسی عمران و معماری است. اگر به دنبال یک الگوی مرجع دقیق برای طراحی ترمینال‌ها یا محوطه فرودگاهی هستید، این پروژه اتوکد طراحی باند فرودگاه یک منبع ضروری است. این نقشه به صورت تخصصی برای پشتیبانی از ابعاد و فضای مورد نیاز هواپیمای سنگین بوئینگ ۷۴۷ طراحی شده و به صورت فایل DWG با تمام جزئیات در دسترس است.

 اهمیت طراحی استاندارد باند فرودگاه برای هواپیماهای بزرگ

ابعاد باند فرودگاه، رمپ و تاکسی‌وی‌ها باید کاملاً با استانداردها و کلاس‌های عملیاتی ICAO (سازمان بین‌المللی هوانوردی کشوری) مطابقت داشته باشند. به‌خصوص برای هواپیماهای پهن‌پیکر مانند بوئینگ ۷۴۷، رعایت دقیق ابعاد باند بوئینگ ۷۴۷ DWG برای فرود ایمن، شعاع گردش و پارکینگ هواپیما حیاتی است. این پروژه اتوکد تمام این ملاحظات را در خود جای داده است.

بررسی ابعاد باند بوئینگ ۷۴۷ بر اساس استانداردهای ICAO

فایل DWG ارائه‌شده شامل پلان طراحی پارکینگ هواپیما و چیدمان باند است که در آن، فضاهای مانور، عرض باند، و فواصل ایمنی بر اساس پارامترهای فنی بوئینگ ۷۴۷ به دقت ترسیم شده‌اند تا به عنوان یک مرجع فنی مورد استفاده قرار گیرد.

 جزئیات نقشه اتوکد استاندارد باند فرودگاه

این پروژه کامل شامل تمام اجزای مورد نیاز برای ارائه یک نقشه اجرایی و آکادمیک است:

• پلان جامع: طرح هندسی باند، تاکسی‌وی‌ها و محوطه پارکینگ.
• مقاطع عرضی: جزئیات لایه‌های روسازی باند و سیستم‌های زهکشی.
• جزئیات فنی: شامل نشانه‌گذاری‌های باند، فلش‌های جهت‌یابی و محدودیت‌های ترافیک هوایی (مانند آنچه در تصویر مشخص است).

 کاربرد پروژه در طراحی‌های عمرانی و شبیه‌سازی ترافیک هوایی

این نقشه اتوکد استاندارد باند فرودگاه نه تنها برای طراحی فرودگاه‌های جدید مفید است، بلکه یک ابزار آموزشی عالی برای دانشجویان رشته‌های مهندسی معماری و عمران، حمل و نقل و هوافضا محسوب می‌شود تا با نقشه طرح هندسی فرودگاه و جزئیات آن آشنا شوند.
