دانلود کامل بلوک اتوکد روشویی و دستشویی فرنگی (فایل DWG فاز ۲)

مطابق تصاویر

برای نقشه‌های فاز دو معماری و ارائه جزئیات اجرایی، دقت در جانمایی تجهیزات بهداشتی از اهمیت بالایی برخوردار است. این پکیج شامل یک مجموعه کامل از بلوک اتوکد روشویی و دستشویی فرنگی است که تمامی نماها، مقاطع و پلان‌های مورد نیاز شما را در قالب فایل‌های DWG با ابعاد دقیق پوشش می‌دهد.

با استفاده از این بلوک‌های آماده اتوکد سرویس بهداشتی، از هدر رفتن وقت برای ترسیم جزئیات استاندارد جلوگیری کنید و نقشه‌هایی حرفه‌ای و اجرایی ارائه دهید.

چرا بلوک‌های تجهیزات بهداشتی دقیق برای فاز ۲ معماری ضروری هستند؟

در طراحی سرویس‌های بهداشتی، توجه به حداقل فضا، رعایت آکس‌ها، و در نظر گرفتن ابعاد استاندارد تجهیزات (مانند فاصله از دیوار) بسیار حیاتی است. این بلوک‌ها با ابعاد توالت فرنگی در اتوکد و روشویی‌های مختلف، از پیش ترسیم شده‌اند تا تضمین کنند که طرح‌های شما از نظر فنی و ارگونومی صحیح باشند.

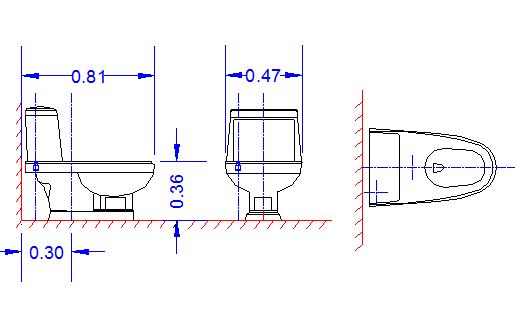

نکته مهم: یکی از تصاویر شامل ابعاد دقیق استاندارد (مانند ارتفاع ۰.۳۶ متر از کف) است که برای نقشه‌های فاز ۲ بسیار کاربردی است.

محتویات مجموعه: انواع روشویی و دستشویی فرنگی

این مجموعه دانلود بلوک dwg تجهیزات بهداشتی طیف وسیعی از نیازهای شما را برآورده می‌کند:

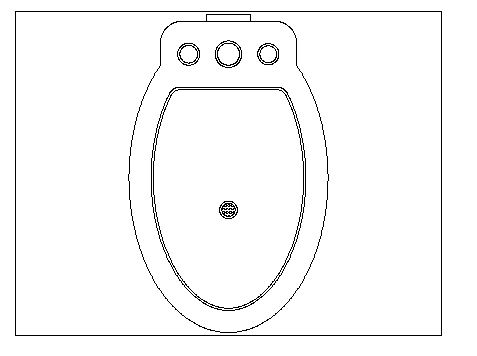

• توالت فرنگی: شامل نمای جانبی، نمای از بالا (پلان) و مقطع برای انواع مدل‌های یک تکه و دو تکه.

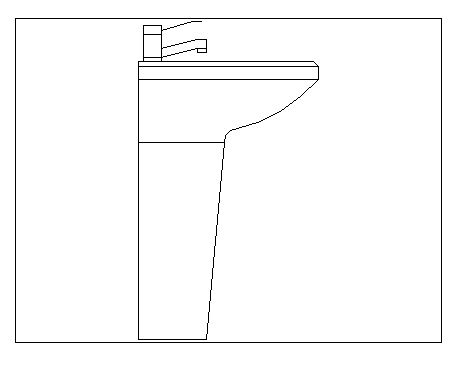

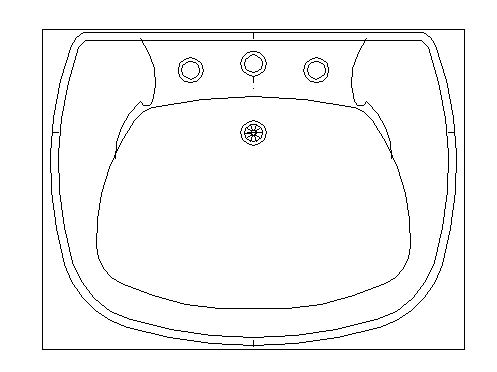

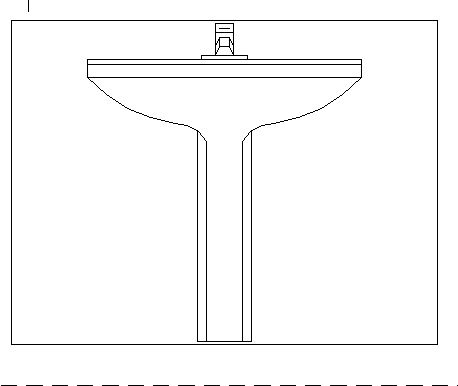

• روشویی: شامل بلوک اتوکد روشویی پایه دار (مانند تصویر) و سینک‌های روکار با جزئیات شیرآلات در پلان.

این تنوع به شما امکان می‌دهد تا طرح خود را با نوع تجهیزات مورد نظر مشتری یا پروژه هماهنگ کنید.

انواع بلوک اتوکد روشویی (پایه دار، کابینتی و سینک‌های روکار)

بلوک‌های روشویی موجود، مدل‌هایی هستند که می‌توانید در طرح‌های مختلف سرویس‌های بهداشتی (عمومی یا خصوصی) از آن‌ها استفاده کنید. طراحی دقیق آن‌ها در پلان (Top View) برای جانمایی در نقشه چیدمان و نمای (Elevation) برای ارائه مقاطع بسیار مفید است.

 راهنمای استفاده و مقیاس‌بندی بلوک‌های بهداشتی در DWG

تمامی فایل dwg پلان و مقطع توالت فرنگی و روشویی‌ها در مقیاس ۱:۱ (واقعی) ترسیم شده‌اند. برای استفاده، کافی است فایل را دانلود کرده و با دستور Insert در نقشه خود قرار دهید. این بلوک‌ها کاملاً لایه‌بندی شده و آماده استفاده در پروژه‌های اجرایی هستند.
