همه چیز درباره ترانزیستور و انواع آن

کتابچه ۳۰ صفحه ای

تاریخچه ترانزیستور

ترانزیستور در سال ۱۹۴۷ در آزمایشگاه های بل هنگام تحقیق برای تقویت کننده های بهتر و یافتن جایگزینی بهتر برای رله های مکانیکی اختراع شد.لوله های خلاء، صوت و موسیقی را در نیمه اول قرن بیستم تقویت کرده بودنداما توان زیادی مصرف می کردند و سریعا می سوختند .

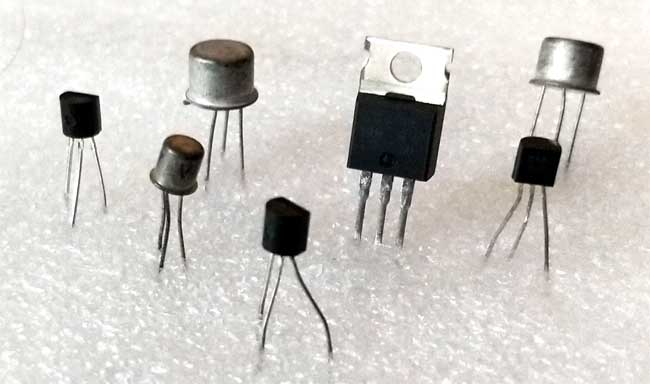

ترانزیستور چیست؟

ترانزیستور در سال ۱۹۴۷ در آزمایشگاه های بل هنگام تحقیق برای تقویت کننده های بهتر و یافتن جایگزینی بهتر برای رله های مکانیکی اختراع شد.لوله های خلاء، صوت و موسیقی را در نیمه اول قرن بیستم تقویت کرده بودنداما توان زیادی مصرف می کردند و سریعا می سوختند . شبکه های تلفن نیز به صد ها هزار رله مکانیکی برای اتصال مدارات به همدیگر نیاز داشتند تا شبکه بتواند سر پا بایستد و چون این رله های مکانیکی بودند لازم بود برای عملکرد مطلوب همیشه تمیز باشند .در نتیجه نگه داری و سرویس آنها مشکل و پر هزینه بود.
با ظهور ترانزیستور قیمت ها نسبت به زمان استفاده از لامپ خلاء شکسته شد و بهبودی زیادی در کیفیت شبکه های تلفن حاصل گردید.

ترانزیستور چگونه کار می کند؟

ترانزیستور کاربرد های زیادی دارد اما دو کاربرد پایه ای آن به عنوان سوئیچ و استفاده در مدولاسیون است که کاربرد دومی بیشتر به عنوان تقوت کننده مورد نظر است.
این دو کاربرد ترانزیستور را می توان اینگونه توضیح داد :
سوئیچ همان کلید است مثل کلید چراغ خواب اتاقتان .دارای دو حالت روشن و خاموش است با قرار دادن کلید در حالت روشن چراغ اتاقتان روشن می شود و با قراردادن کلید در حالت خاموش چراغ خاموش می شود . بله به همین سادگی ! کاربرد ترانزیستور هم به عنوان سوئیچ به همن صورت است.
اما کاربرد تقویت کنندگی آن را می توان بدین صورت توضیح داد :
چراغ خواب نور کمی دارد اما اگر بتوان این نور را چنان زیاد کرد که تمام اتاق را روشن کند آنوقت عمل تقویت کنندگی صورت گرفته است.
فرق بین سوئیچینگ به وسیله ترانزیستور و به وسیله کلید برق! سرعت بسیار زیاد ترانزیستور است که می توان گاهی آن را در مقایسه با کلید آنی در نظر گرفت(صد ها هزار برابر و شاید میلیونها بار سریعتر).و اینکه ترانزیستور را می توان به دیگر منابع الکترونیکی متصل کرد مثلا به میکروفن به منبع سیگنال و حتی به یک ترانزیستور دیگر ….
ترانزیستور از عناصری به نام نیمه هادی مانند سیلیکون و ژرمانیوم ساخته می شود نیمه هادی ها جریان الکتریسیته را نسبتا خوب( – اما نه به اندازه ای خوب که رسانا خوانده شوند مانند مس و آلومنیوم و تقریبا بد اما نه به اندازه ای که عایق نامگذاری شوند مانند شیشه) هدایت می کنند به همین دلیل به آنها نیمه هادی می گویند.
عمل جادویی که ترانزیستور می تواند انجام دهد اینست که می تواند مقدار هادی بودن خود را تغییر دهد . هنگامی که لازم است یک هادی باشد می تواند هدایت خوبی دشته باشد و هنگامی که لازم است تا به عنوان عایق عمل کند جریان بسیار کمی را از خود عبور می دهد که می توان آن را ناچیز شمرد.
نیمه هادی ها در مقابل الکتریسیته عملکرد جالبی دارند یک قطعه از یک عنصر نیمه هادی را بین دو قطع از یک عنصر نیمه هادی دیگر قرار دهید.جریان کم قطعه وسطی قادر است که جریان دو قطعه ی دیگر را کنترل کند. جریان کمی که از قطعه ی وسطی می گذرد برای مثال می تواند یک موج رادیوئی یا جریان خروجی از یک ترانزیستور دیگر باشد .حتی اگر جریان ورودی بسیار ضعیف هم باشد( مثلا یک سیگنال رادیوئی که مسافت زیادی را طی کرده و از رمق افتاده است!) ترانزیستور می تواند جریان قوی مدار دیگری را که به آن وصل است کنترل کند. به زبان ساده ترانزیستور رفتار جریان خروجی از روی رفتار جریان ورودی تقلید می کند.نتیجه می تواند یک سیگنال تقوت شده و پرتوان رادیوئی باشد.

ترانزیستور چه کاری انجام می دهد؟

در میکرو چیپ های امروزی ، که حاوی میلیونها ترانزیستور هستند که در الگو یا طرح مخصوصی چیده شده اند خروجی تقویت شده ی یک ترانزیستور به ورودی ترانزیستور دیگر داده می شود تاآن هم عمل تقویت کنندگی را بر روی ورودی انجام دهد و به همین ترتیب ادامه می یابد که نتیجه یک خروجی تقویت شده و پر توان می باشد . چنین میکروچیپی می تواند سیگنالی بسیار ضعیفی را از آنتن بگیرد و یک صوت قوی و چهار کاناله را تحویل دهد. با ساختن چیپ ها در طراحی های مختلف می توان تایمر هایی برای ساعت یا سنسور هایی برای نشان دادن درجه حرارت و یا کنترل کننده چرخ های ماشین تا قفل نشوند (سیستمABS) ساخت.می توان ترانزیستور ها را در آرایشی دیگر در داخل چیپ قرار داد(طراحی متفاوت) و پروسسور های منطقی و محاسباتی را ساخت که باعث می شوند تا ماشین حسابها محاسبه و کامپیوتر ها پردازش کنندو یا شبکه هایی را برای انتقال مکالمات تلفنی ساخت و یا سیستمهایی را ساخت که بتوانند صدا و تصویر را انتقال دهند.
می توان ترانزیستور ها را در بسته هایی چید که به آنها گیت های منطقی می گویند و می توانند دو عدد ۱و ۱ را باهم جمع کنند و یا می توان آنها را در آرایشی خاص قرار داد تا کارهای بسیار بزرگی را با استفاده از سرعت سوئیچینگ – ۱۰۰ میلیون بار بر ثانیه و بیشتر – خود انجام دهند .
البته کار به همین جا ختم نمی شود مداراتی که در چندین سال گذشته برای انجام عملی خاص به وسیله ترانزیستور ها بر روی بورد ها بسته می شود امروزه به مدد طراحی کامپیوتری و تکنیک مدارات مجتمع بر روی یک آی سی هزاران ترانزیستور و سیم کشی های مربوطه و تمام قطعات الکترونیکی لازم قرار داده می شود . شاید بتوان گفت که حجم مدارات هزاران بار کاهش یافته است.
بر همین مقیاس امروزه می توان گفت که ترانزیستور مجانی است ( ۱ دلار تقسیم بر یک میلیون ترانزیستور ) و ترانزیستور های داخل مدارات مجتمع واقعا قابل اطمینان هستند.
چیزی که باعث می شود که ترانزیستور ها روز به روز پیشرفت می کنند و بهتر و ارزان تر می شونداین است که به مدد تحقیقات نیمه هادی ها روز به روز بهتر و کاربردی تر می شوند . و این چیزی است که آزمایشگاههای بل برای آن تحقق می کند . دانشمندان این مرکز تحقیقاتی امروزه می دانند که چگونه نیمه هادی هار ا اتم به اتم به صورت مجازی ، از منابع سرشاری که مادر بی دریغ طبیعت در دسترس ما قرار داده است ، به وسیله تکنیک های لایه بندی بسازند.این چیزی است که می توان آن را جادو نامید.

بنابراین، ترانزیستور چیست؟

وسیله ی الکترونیکی شگفت انگیزی است که مجازا دیده نمی شود اما زندگی ما را کاملا و برای همیشه تغییر داده است.

اختراع رادیو

در سال 1895Guglilemo Marconi یک مهندس و مخترع ایتالیایی ، تکنولوژی جدیدی را که به وسیله نیکولا تسلا ابداع شده بود را بوسیله فرستادن سیگنال رادیویی فرا تر از یک مایل عملی ساخت بدین ترتیب ارتباطات بی سیم متولد شد اما موانع زیادی برای همه گیر شده این تکنولوژی وجود داشت.

مشکل آشکار سازی

اولین و مهمترین مشکل آشکار سازی بود.
امواج رادیویی که حامل اطلاعات بودند بایستی بدون سیم انتقال می یافتند اما مشکلی که وجود داشت این بودکه رسیور ها می بایست سیگنال حاوی اطلاعات را تشخیص می دادند.
کشف یک فیزیکدان آلمانی بانام Ferdinand Braun ابزاری برای حل این مسئله شد. Braun کشف کرده بود که شیشه می تواند جریان را در یک جهت آنهم در یک شرایط مشخص از خود عبور دهد.این مشاهده یکسو سازی نام نهاده شد.
Braun و دیگران این کشف را برای ساختن آشکار ساز در گیرنده های رادیویی به کار بردند. عملکرد یکسو سازی باعث می شود که کریستال موج حامل را از قسمت سیگنال حاوی اطلاعات تشخیص دهد.

تقویت

مجموعه های کریستالی فقط زمانی کار می کردند که موج رادیویی برای آشکار سازی به اندازه کافی قوی بود.اما امواج بر اثر فاصله ضعیف می شدند و توان خود را از دست می دادند.و حتی در صورتی که موج آشکار سازی هم می شد اپراتور فقط به وسیله headset قادر به شنیدن سیگنال پخش شده از دستگاه بود.
بنابراین برای اینکه ان تکنولوژی جدید ( ارتباط بی سیم ) کاربردی شود و با بلندی صدای خوبی نیز پخش شود نیاز به یک تقویت کننده بود.

لامپ های خلاء یکسو ساز

گام اول برای حل این مشکل توسطJohn Ambrose Fleming برداته شد.John یک فیزیکدان انگلیسی بود که برای بهبود دریافت سیگنالهای بیسیم تحقیق می کرد.
بر اساس تحقیقات او بر روی “اثر ادیسون” ( گرایش ذرات سیاه برای سیاه کردن سطح داخلی لامپ حبابی در نتیجه ی عبور جریان در یک جهت )، فلمینگ سیستم گیرنده ی رادیویی را با لامپ حبابی که دارای دو الکترود بود مجهز کرد.
در نتیجه ی این اصلاح لامپ حبابی ، الکترونها از کاتود به آنود جریان پیدا می کردند . به محض اینکه جریان از الکترود منفی به الکترود مثبت در داخل حباب جاری می شد،نوسان سیگنال ورودی در جهت جریان قابل آشکار شدن یکسو می گردید.

تقویت کنندگی لامپ خلاء

گام بعدی که در این زمینه برداشته شد اختراع یک آمریکایی با نام Lee De Forest بود این اختراع او یک نو آوری بود که در لامپ خلاء فلمینپ انجام داد. این نو آوری اضافه کردن الکترود سوم بود.این الکترود شبکه ای از سیمهای کوچک بود که که کاتود را احاطه کرده بودند.
پتانسیل منفی این الکترود ، جریان الکترود ها را از کاتود به آنود کنترل می کرد . با کاهش پتانسیل منفی الکترود میزان جاری شدن الکترون ها از داخل حباب افزایش می یافت به ان ترتیب یک تقویت کننده جریان ساخته شد.
