مدار کلید صوتی ترانزیستوری (رله صوتی) با لچینگ – ایده آل برای دزدگیر مینیاتوری
این مدار یک کلید صوتی ترانزیستوری پیشرفته است که به دلیل حفظ وضعیت فعال (Latch)، به طور خاص برای کاربردهای دزدگیر مناسب است.

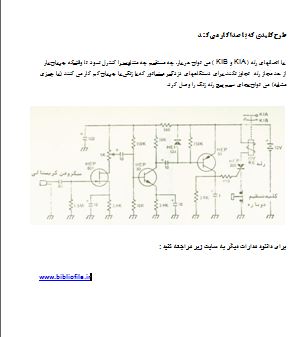

مدار کلید صوتی ترانزیستوری (رله صوتی) با لچینگ
این شماتیک، یک طرح کلاسیک و مؤثر برای ساخت کلید صوتی (Sound Switch) است که با استفاده از یک میکروفون کریستالی، صدا را تشخیص داده و یک رله ۱۲ ولتی را فعال میکند. این مدار به دلیل قابلیت حفظ وضعیت (Latching) خود، کاربرد گستردهای در سیستمهای دزدگیر مینیاتوری و دستگاههای کنترل از راه دور صوتی دارد. با تشخیص یک صدای بلند، مدار فعال شده و وضعیت فعال خود را حفظ میکند تا زمانی که به صورت دستی بازنشانی شود.
ویژگیهای اصلی و مزایای کلیدی:
| ویژگی محصول | مزیت برای کاربر |
| کنترل با صدا | فعالسازی رله با تشخیص صدای بلند، مانند زنگ یا صدای آژیر، برای دستگاههای دزدگیر. |
| خروجی چند منظوره رله | اتصالهای رله (K1A و K1B) قابلیت کنترل بارهای AC یا DC را دارند، به شرطی که جریان از حد مجاز رله تجاوز نکند. |
| حفظ وضعیت (Latching) | مدار پس از فعال شدن، فعال باقی میماند و قطع صدای ورودی تأثیری بر وضعیت آن ندارد، که برای آلارمهای امنیتی حیاتی است. |
| تقویت سهمرحلهای دقیق | استفاده از سه ترانزیستور HEP 801، HEP 50، و HEP 51 برای تقویت قوی و پایدار سیگنال ضعیف میکروفون کریستالی. |
| امکان جایگزینی بار | امکان اتصال مستقیم زنگ یا آژیر کمجریان به جای سیمپیچ رله، برای سادهسازی مدار در دزدگیرهای مینیاتوری. |
| ولتاژ عملیاتی استاندارد | تغذیه با ۱۲ ولت DC، متناسب با منابع تغذیه رایج و باتریها. |
تحلیل عملکرد مدار رله صوتی
این مدار یک سیستم کنترل صدای سهمرحلهای است که با یک مدار سوئیچینگ نهایی ترکیب شده است:
- بخش ورودی و تقویت اولیه (Q1: HEP 801):
- میکروفون کریستالی سیگنال صوتی را دریافت میکند.
- ترانزیستور Q1 (HEP 801) سیگنال بسیار ضعیف را تقویت میکند. خازنهای کوپلینگ (مانند ۰.۱ میکروفاراد در ورودی) از ورود سیگنال DC به مراحل بعدی جلوگیری میکنند.
- بخش تقویت ثانویه و فیلترینگ (Q2: HEP 50):
- سیگنال از طریق خازن به ترانزیستور Q2 (HEP 50) منتقل شده و تقویت بیشتری میشود. ترانزیستور HEP 134 (که معمولاً یک دیود زنر یا محافظ در این طرحهای قدیمی است) در مسیر تقویتکننده برای پایداری مدار قرار گرفته است.
- بخش سوئیچینگ نهایی (Q3: HEP 51) و لچینگ:
- سیگنال تقویتشده به بیس ترانزیستور Q3 (HEP 51) میرسد. وقتی سطح سیگنال صوتی به آستانه مورد نظر برسد، Q3 فعال میشود.
- با فعال شدن Q3، سیمپیچ رله K1 (12 ولت) جریان کشیده و وصل میشود.
- مکانیزم لچینگ: نحوه اتصال قطعات و مقاومتها (مانند R12 680Ω در شماتیکهای مشابه قبلی یا R9 680Ω در این شماتیک) تضمین میکند که پس از وصل شدن رله، Q3 در حالت اشباع باقی بماند و رله فعال بماند.
- بازنشانی: کلید تنظیم دوباره برای قطع موقت جریان کلکتور Q3 استفاده میشود تا مدار به حالت غیرفعال بازگردد.
- خروجی:
- اتصالات K1A و K1B رله برای وصل کردن دستگاه خارجی (بار) استفاده میشود.
- برای دزدگیرهای کوچک، میتوان بهجای رله، مستقیماً زنگ یا یک هشداردهنده کممصرف را وصل کرد.
