مدار رله صوتی هوشمند و قابل تنظیم (Sound Switch) – فعالسازی با کف زدن

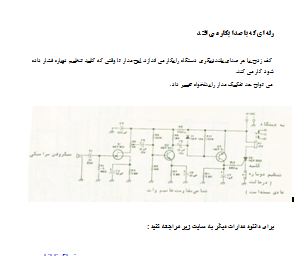

این مدار یک طراحی کلاسیک برای مدار رله صوتی (Voice-Activated Relay / Sound Switch) است که با تشخیص یک صدای بلند (مانند کف زدن)، یک رله خروجی را فعال میکند و در حالت فعال (Latch) باقی میماند تا زمان تنظیم مجدد.
مدار رله صوتی هوشمند و قابل تنظیم :
آیا به دنبال یک پروژه الکترونیکی جذاب یا یک راهکار کنترلی ساده برای فعالسازی دستگاهها با استفاده از صدا هستید؟ این شماتیک، یک مدار رله صوتی (Sound-Activated Relay) است که قادر است با تشخیص یک صدای بلند (مانند کف زدن، فریاد یا کوبیدن)، رله خروجی را فعال کند. با قابلیت حفظ وضعیت (Latching)، دستگاه تا زمانی که شما به صورت دستی آن را ریست نکنید، فعال باقی میماند. این مدار یک پروژه ایدهآل برای ساخت سوئیچهای هوشمند کنترلشده با صدا است.
ویژگیهای اصلی و مزایای کلیدی:
| ویژگی محصول | مزیت برای کاربر |
| فعالسازی با صدا | کنترل دستگاهها با یک فرمان صوتی ساده (مثلاً کف زدن) بدون نیاز به لمس سوئیچ. |
| قابلیت تنظیم حساسیت (حد تفکیک) | امکان تغییر سطح صدای مورد نیاز برای فعالسازی، با تنظیم مقاومت متغیر R5 (10K)، برای جلوگیری از فعال شدن تصادفی در اثر نویزهای محیطی. |
| حفظ وضعیت (Latching Feature) | رله پس از فعال شدن، تا زمانی که کلید تنظیم دوباره (S2) فشار داده نشود، فعال باقی میماند. |
| طراحی سهمرحلهای تقویت | استفاده از سه ترانزیستور برای تقویت سیگنال ضعیف میکروفون و تضمین عملکرد مطمئن. |
| قطعات پرکاربرد و جایگزینپذیر | استفاده از ترانزیستورهایی مانند HEP 50، HEP 51، HEP 801، HEP 134 که میتوانند با نمونههای مشابه موجود در بازار جایگزین شوند. |
| ولتاژ عملیاتی استاندارد | کارکرد با ولتاژ ۱۲ ولت DC که در اکثر پروژهها و منابع تغذیه موجود است. |
تحلیل عملکرد مدار رله صوتی با کف زدن
این مدار در واقع یک سیستم تقویتکننده صوتی چند مرحلهای است که در نهایت به یک مدار مقایسهکننده یا آستانه تشخیص متصل میشود تا رله را فعال کند:
- بخش ورودی و تقویت اولیه (Q1: HEP 801):
- میکروفون سرامیکی سیگنال صوتی را دریافت میکند. خازن C1 کوپلینگ AC را انجام داده و R1 (1.5 مگااهم) بایاس اولیه را فراهم میکند.
- ترانزیستور Q1 (HEP 801) سیگنال صوتی بسیار ضعیف را تقویت میکند.
- بخش تقویت ثانویه و فیلترینگ (Q2: HEP 50):
- سیگنال تقویتشده توسط Q2 (HEP 50) تقویت بیشتری میشود. خازنهای C3 و C4 نقش فیلترینگ نویز و تعیین پاسخ فرکانسی مدار را دارند.
- R5 (10K) که یک مقاومت متغیر است، در مسیر بایاس Q2 یا در بخش امیتر آن (بسته به نحوه دقیق اتصال) قرار دارد و تنظیم حساسیت یا همان حد تفکیک مدار را انجام میدهد. با تغییر R5، سطح آستانه ولتاژ مورد نیاز برای فعالسازی نهایی تعیین میشود.
- بخش سوئیچینگ و فعالسازی رله (Q3: HEP 51):
- سیگنال نهایی به ترانزیستور Q3 (HEP 51) میرسد. وقتی سیگنال تقویتشده از حد آستانه (تعیینشده توسط R5) فراتر رود، Q3 روشن میشود.
- با روشن شدن Q3، سیمپیچ رله K1 (12V) جریان پیدا کرده و رله فعال میشود. دیود D2 (HEP 300) یک دیود محافظ برای جلوگیری از آسیب ناشی از جریان برگشتی رله است.
- حفظ وضعیت (Latching) و بازنشانی:
- R12 (680Ω) و ترانزیستور Q3 به گونهای طراحی شدهاند که مدار در وضعیت فعال باقی بماند.
- کلید تنظیم دوباره (S2: کلید بسته) برای قطع موقت جریان کلکتور Q3 (یا مدار اصلی) استفاده میشود تا وضعیت رله به حالت اولیه بازگردد (Reset).
