آموزش ساخت مدار چشمکزن لامپی متوالی با ترانزیستور (AC127 /AC128/ AC188)

آیا به دنبال یک پروژه جذاب الکترونیکی برای آموزش یا استفاده عملی در دستگاه‌های نمایشی هستید؟ مدار چشمک زن لامپی با ترانزیستور یک پروژه کلاسیک و پرکاربرد است که عملکرد آن بر اساس شارژ و دشارژ شدن خازن‌ها است. این دستگاه طوری طراحی شده است که شش لامپ به ترتیب روشن و خاموش می‌شوند و می‌توان از آن در وسایلی مانند شبیه‌سازی چراغ‌های راهنمای چهار راه یا تابلوهای نمایشی استفاده کرد.

آشنایی با اصول کارکرد مدار چشمک زن ترانزیستوری

این شماتیک ساختار یک مدار چشمک‌زن متوالی (Sequencer) را نشان می‌دهد که از شش طبقه ترانزیستوری مشابه استفاده می‌کند.

اصول کارکرد:

1. پلاریزه کردن بیس: دو مقاومت متصل به بیس هر ترانزیستور، جریان مورد نیاز برای پلاریزه کردن بیس را فراهم می‌کنند.
2. آشکارسازی: جریان ضعیف اعمال شده به بیس، به طور قابل توجهی بر روی کلکتور ترانزیستور (که لامپ به آن متصل است) آشکار می‌گردد.
3. چشمک زدن: با شارژ و دشارژ شدن خازن‌ها بین هر طبقه، فرآیند روشن و خاموش شدن لامپ‌ها به صورت متوالی و زمان‌بندی شده انجام می‌گیرد.

نقش خازن‌ها و پلاریزاسیون بیس در مدار

خازن‌ها: مقدار خازن‌های ۲۲۰ میکروفارادی، زمان شارژ و دشارژ را تعیین کرده و در نتیجه، سرعت چشمک زدن و توالی لامپ‌ها را تنظیم می‌کنند.

ترانزیستورها (NPN/PNP): در این مدار از ترانزیستورهای NPN (مانند AC127 ، AC128 یا AC188) استفاده شده است که روش خاصی در اتصال خازن‌های شیمیایی (پلاریزه) به منبع تغذیه (۹ تا ۱۲ ولت) را می‌طلبد.

لیست کامل قطعات مورد نیاز جهت ساخت مدار چشمک زن لامپی

برای ساخت این مدار شش کاناله، به قطعات زیر نیاز دارید:

H3: نکات فنی در مورد انتخاب ترانزیستور (AC127، AC128 و AC188)

• AC127 / AC188 (NPN): اگر از این ترانزیستورهای NPN  استفاده می‌کنید، قطب مثبت خازن C7 باید به قسمت بالای مدار که به قطب مثبت باطری وصل است اتصال پیدا کند.
• AC128 (PNP): اگر از AC128 استفاده شود، قطب‌بندی خازن‌های شیمیایی باید معکوس شود (قطب مثبت به منفی تغذیه وصل شود).

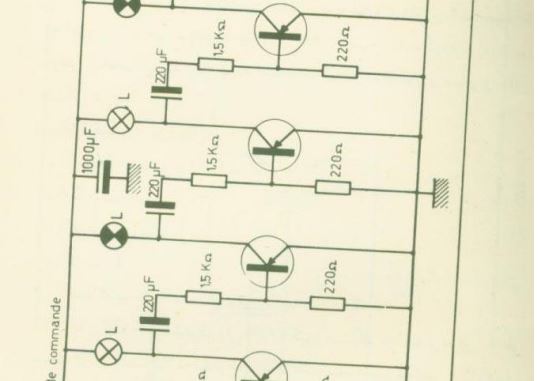

قسمتی از مدار چشمکزن لامپی با ترانزیستور:
