دانلود نقشه شماتیک: مدار جامع تقویت‌کننده خطا و مولد تریگر پالسی دقیق

(آپ‌امپ LM201، ترانزیستورها، SCR و ترانسفورماتور)

(اسکن کتاب، PDF)

تریگر پالسی لحظه ایست که برای آغاز کار یا آغاز زمان سنجی بکار برده می شود

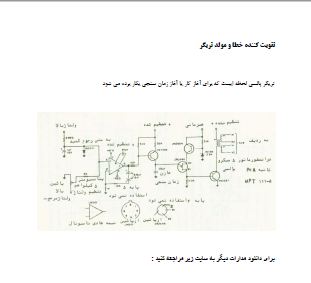

 نقشه مدار مولد تریگر پالسی دقیق با آپ‌امپ LM201 و SCR (میکرو ترانسفورماتور PCA 111-5 MPT)

آیا به دنبال یک مدار پیشرفته و حساس برای تولید پالس‌های تریگر دقیق جهت آغاز کار، زمان‌سنجی، یا همگام‌سازی سیستم‌های الکترونیکی خود هستید؟ این محصول شامل نقشه شماتیک واضح و با کیفیت (اسکن شده از یک کتاب مرجع الکترونیک) از یک مدار جامع تقویت‌کننده خطا و مولد تریگر پالسی است. این مدار با ترکیب یک آپ‌امپ (LM201)، چندین ترانزیستور (2N5906, 2N3904, 2N2646, 2N2297)، یک تریستور (SCR) و یک میکرو ترانسفورماتور پالسی (PCA 111-5 MPT)، قادر به تولید پالس‌های دقیق و قابل اعتماد برای طیف وسیعی از کاربردهای کنترلی و زمان‌سنجی است.

این فایل PDF، مرجعی ضروری برای مهندسین الکترونیک قدرت، طراحان سیستم‌های کنترل، دانشجویان و علاقه‌مندان به پروژه‌های DIY پیشرفته است که به دنبال پیاده‌سازی مدارهای تولید پالس دقیق و همگام‌ساز هستند.

چرا این نقشه مدار برای شما کاربردی است؟

• تولید تریگر پالسی دقیق: مدار برای تولید پالس‌های لحظه‌ای که برای آغاز کار یا زمان‌سنجی (Triggering) استفاده می‌شوند، طراحی شده است.
• تقویت‌کننده خطا: استفاده از آپ‌امپ LM201 در بخش ورودی، امکان مقایسه و تقویت سیگنال‌های خطای کوچک را فراهم می‌کند.
• همگام‌سازی (Synchronization): بخش “همزمانی” در مدار، نشان‌دهنده قابلیت همگام‌سازی پالس‌های تریگر با یک سیگنال خارجی است.
• خروجی ترانسفورماتوری: استفاده از میکرو ترانسفورماتور پالسی (PCA 111-5 MPT) برای ایزوله‌سازی الکتریکی و تحویل پالس‌های قوی به بار (مانند گیت SCR).
• قابلیت تنظیم گسترده: وجود پتانسیومترها برای تنظیم “ولتاژ بالا” و “ولتاژ مرجع”، امکان سفارشی‌سازی دقیق عملکرد مدار را فراهم می‌کند.
• منبع معتبر و اصیل: نقشه مستقیماً از یک کتاب تخصصی اسکن شده است.

این محصول شامل چه مواردی است؟

• فایل PDF اسکن شده از نقشه شماتیک کامل مدار تقویت‌کننده خطا و مولد تریگر پالسی:
  • آپ‌امپ (LM201): “تقویت‌کننده خطا” با ورودی‌های “ولتاژ بالا” و “ولتاژ پایین” (ولتاژ مرجع).
  • دیود D1 (1N2071) و دیود زنر ۷.5V: برای رگولاتور یا محافظت ورودی.
  • پتانسیومترها (۵ کیلواهم و ۱ کیلواهم): برای تنظیم “ولتاژ بالا” و “ولتاژ مرجع”.
  • ترانزیستورها: شامل 2N5906، 2N3904، 2N2646 (UTR)، و 2N2297 برای مراحل تقویت، تایمینگ و درایو.
  • شبکه RC: شامل خازن‌ها (30pF، ۰.5uF، ۶.8uF) و مقاومت‌ها (۵.1K, 56K, 10K, 3K, 1K, 20K, 220, 10K, 2MEG) برای فیلترینگ، تایمینگ “زمان‌سنجی” و بایاسینگ.
  • بخش “همزمانی” و ترانسفورماتور: برای همگام‌سازی و تولید پالس تریگر از طریق ترانسفورماتور پالسی (PCA 111-5 MPT) و SCR (به ردیف).
  • تغذیه: “+12V” و “+ تنظیم شده” و “- تنظیم شده”.
  • توضیحات پین‌ها: “پایه ۴ و پایه ۱۰ استفاده نمی‌شود” (در آی‌سی 2N2646) و نمادهای آپ‌امپ و ترانزیستور 2N2646.
• توضیحات و نکات کلیدی (بر اساس متن شماتیک و توضیحات):
  • هدف: “مدار تقویت‌کننده خطا و مولد تریگر.”
  • تعریف تریگر: “تریگر پالسی لحظه‌ای است که برای آغاز کار یا آغاز زمان‌سنجی به کار برده می‌شود.”
  • قطعات کلیدی: آپ‌امپ LM201، ترانزیستورها (2N5906, 2N3904, 2N2646, 2N2297)، SCR، ترانسفورماتور پالسی PCA 111-5 MPT.
  • ویژگی‌ها: تولید پالس‌های تریگر، قابلیت تنظیم، همگام‌سازی، کاربرد در زمان‌سنجی.

کاربردهای پیشنهادی برای این مدار:

• سیستم‌های کنترل صنعتی: برای آغاز فرآیندها یا همگام‌سازی ماشین‌آلات.
• مدارهای دیمر SCR یا تریستور: برای کنترل فاز (Phase Control) تجهیزات AC.
• سیستم‌های اندازه‌گیری دقیق: برای آغاز شمارنده‌ها یا اسیلوسکوپ‌ها.
• پروژه‌های لیزر و فوتونیک: برای تریگر کردن منابع نور پالسی.
• پروژه‌های آموزشی الکترونیک پیشرفته: مطالعه طراحی مدارات زمان‌سنجی، آپ‌امپ‌ها و ترانزیستورها.
